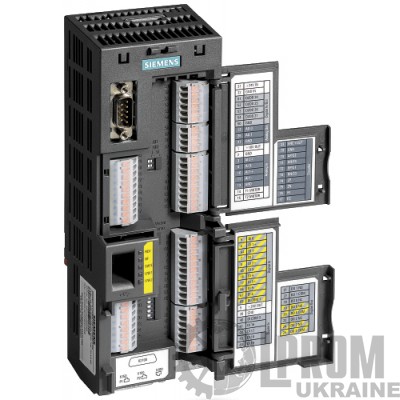

Преобразователь частоты Siemens CU250S-2 PN (6SL3246-0BA22-1FA0)

Управляющие модули CU230P-2

Пример: управляющий модуль CU230P-2 HVAC в силовом модуле PM230 типоразмер FSC

Управляющие модули CU230P-2 предназначены для приводов со встроенными технологическими функциями для приложений с насосами, вентиляторами и компрессорами. Интерфейс I/O, интерфейсы полевой шины и дополнительные программные функции обеспечивают оптимальную поддержку таких приложений.

Дизайн

 Управляющие модули CU230P-2

Управляющие модули CU230P-2 HVAC, CU230P-2 DP, CU230P-2 CAN

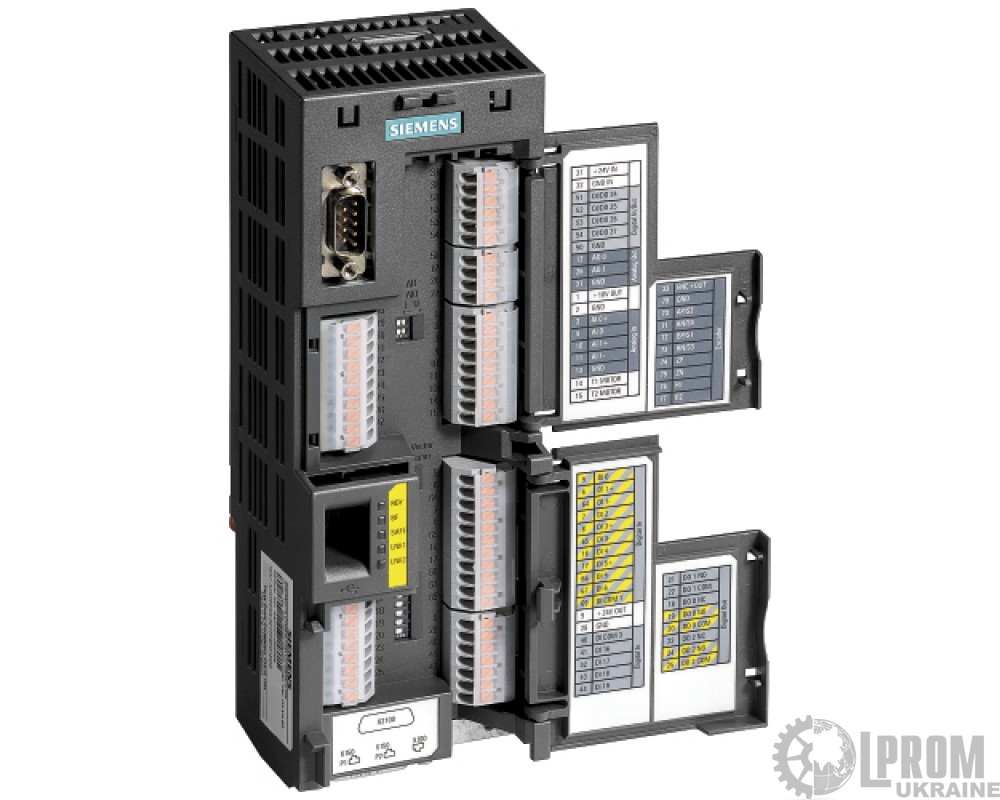

Пример: управляющий модуль CU230P-2 DP с открытыми крышками клеммников

Функции

 Управляющие модули CU230P-2

Управление

• линейные и квадратичные кривые моментов для гидравлических машин и объемных насосов• ECO-режим для дополнительной экономии энергии• векторное управление без датчиков для претенциозных задач регулирования

Соединения

• два аналоговых входа (ток/напряжение по выбору) для прямого подключения датчиков давления/уровня• два дополнительных аналоговых входа для подключения датчиков температуры NI1000/PT1000• прямое управление вентилями и заслонками с двумя реле 230 В

Интерфейсы

• коммуникация PROFIBUS, USS, BACnet MS/TP, CANopen и Modbus-RTU

Программные функции

• автоматический перезапуск после отключения питания• перезапуск на ходу• пропускаемые частоты• 1 ПИД-регулятор для регулирования скорости двигателя как регулятор процесса для температуры, давления, качества воздуха, уровня• 3 свободно программируемых ПИД-регулятора• экономия энергии через гибернацию („спящий режим“)• контроль нагрузки (для ремённой передачи/сухого хода), контроль потока• каскадирование двигателей• многозонный регулятор• расширенный аварийный режим• часы реального времени с тремя таймерами

IOP-помощники для специальных приложений с и без ПИД-регулятора, к примеру,

• насосы: плунжерные (постоянный момент нагрузки) и центробежные (квадратичный момент нагрузки)• вентиляторы: радиальные и осевые вентиляторы (квадратичный момент нагрузки)• компрессоры: объемные насосы (постоянный момент нагрузки) и гидравлические машины (квадратичный момент нагрузки)

Интеграция

 Управляющие модули CU230P-2

Схема соединений управляющего модуля CU230P-2 HVAC

Схема соединений управляющего модуля CU230P-2 DP

Схема соединений управляющего модуля CU230P-2 CAN
