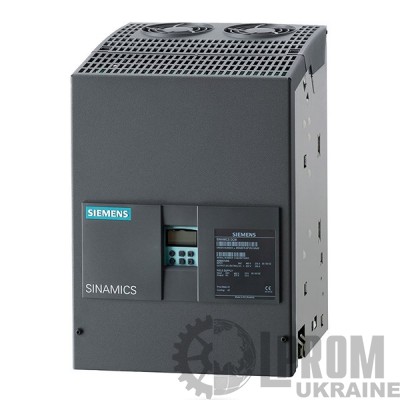

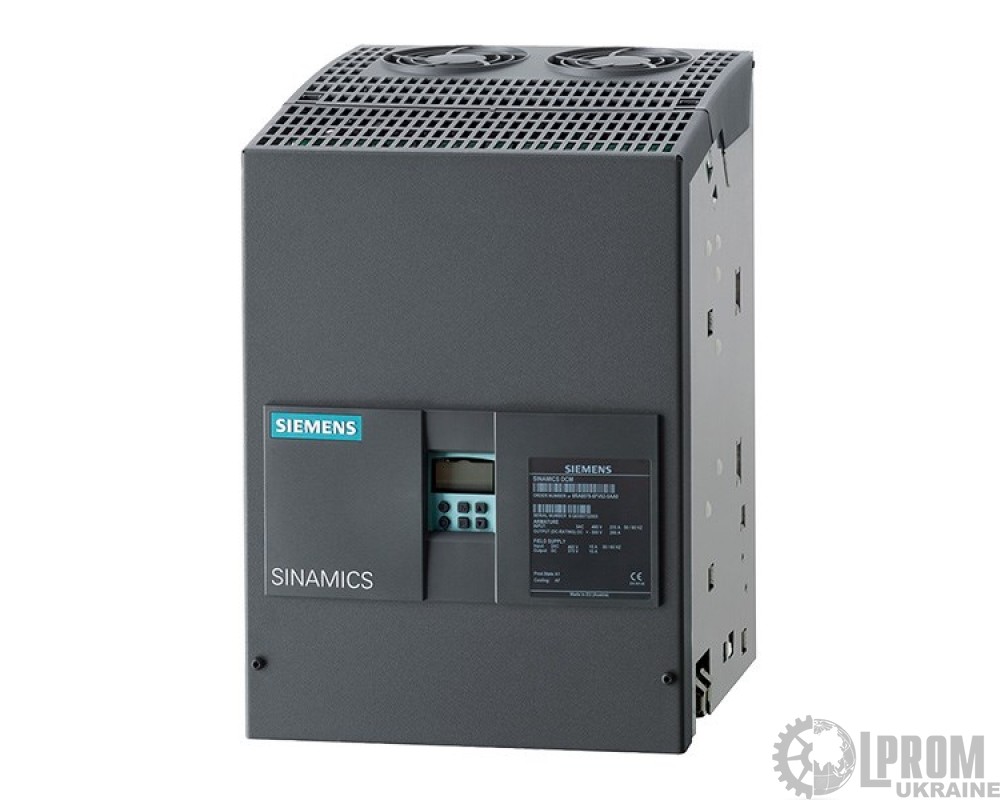

Привод постоянного тока Siemens DCM Двухквадратный 60 A (6RA8025-6DS22-0AA0)

  • Siemens
  • Производитель:  Siemens
  • Доступность:  На складе
  • Код товара:  6RA8025-6DS22-0AA0
  • Артикул: 6RA8025-6DS22-0AA0

60 245 грн
 Нашли дешевле

Доступные опции




Область применения

Выпрямители тока SINAMICS DC MASTER предназначены для обеспечения питания цепи якоря и цепи возбуждения двигателей электроприводов постоянного тока с изменяемой частотой вращения.

Допускаются также и другие варианты применения (например питание цепей возбуждения синхронных генераторов)

Устройство

Выпрямители тока SINAMICS DC MASTER представляют собой компактные устройства с силовыми компонентами для питания цепей якоря и обмотки возбуждения электродвигателя с управляющей электроникой, а также дополнительными модулями (опциями)

На устройствах с номинальным постоянным током 15 A – 1200 A силовая часть якорного контура и обмотки возбуждения выполнена с использованием изолированных тиристорных модулей, таким образом, теплоотвод не имеет электрического потенциала. На устройствах с более высоким номинальным постоянным током силовая часть якорного контура и обмотки возбуждения исполнена на основе таблеточных тиристоров и теплоотводов (тиристорных модулей), имеющих электрический потенциал. Крышки на разъёмах и корпусы силовых компонентов обеспечивают защиту от случайного соприкосновения при работах вблизи устройств. Доступ ко всем соединительным клеммам осуществляется спереди.

Все устройства SINAMICS DC MASTER оснащаются панелью управления BOP20, расположенной на лицевой стороне.

С помощью BOP20

● можно выполнять все необходимые для ввода в эксплуатацию настройки

● можно получать индикацию всех значимых результатов измерений

● отображаются предупреждающие сообщения и сообщения о неисправности, которые можно здесь же квитировать

● можно включать и выключать привод

Варианты исполнения

Различают следующие варианты питания цепей якоря электродвигателя:

● Устройства 2Q: для питания якоря используется полностью управляемая трёхфазная мостовая схема выпрямления B6C.

● Устройства 4Q: для питания якоря используется встречно-параллельное соединение двух полностью управляемых трёхфазных мостовых схем выпрямления с ограничением уравнительных токов (B6)A(B6)C.

Различают следующие варианты питания цепи обмотки возбуждения:

● однофазная двухполупериодная мостовая схема с полууправляемыми плечами B2HZ.

● однофазная полностью управляемая двухполупериодная мостовая схема B2C (опция).

Различают следующие варианты исполнения управляющей электроники (CUD):

● Standard-CUD

● Advanced-CUD (опция) Этот модуль CUD обладает возможностью расширения ёмкости за счёт узлов сети Profinet (CBE20) и оснащён двумя разъёмами DRIVE CLiQ для подключения дополнительных компонентов приводной системы SINAMICS и одним штекером расширения для второго модуля CUD.

● Дополнительный второй модуль CUD (Standard или Advanced) (опция) Дополнительный модуль CUD может устанавливаться справа от первого модуля CUD и предназначен для обеспечения устройства SINAMICS DC MASTER дополнительными функциями, необходимыми для конкретной приводной системы.


Дополнительные компоненты

Панель управления устройства AOP30

Дополнительная панель управления AOP30 монтируется отдельно от устройства, например в дверце электрошкафа. Панель AOP30

– предоставляет поддержку при вводе в эксплуатацию программным мастером по вводу в эксплуатацию

– поддерживает индикацию результатов измерения при помощи графического рабочего окна

– отображает удобный список параметров с текстами

– имеет несколько редакторов для удобной настройки и корректировки параметров

– отображает списки поступивших сообщений о неисправности и предупреждающих сообщений, а также справочную информацию по отдельным сообщениям о неисправности и предупреждающим сообщениям

– позволяет управлять приводом "с места" (вкл./выкл., задание уставки, старт- стопный режим, изменение направления вращения)

– оснащена 3 светодиодами для индикации статуса привода

Интерфейс ProfiNet (дополнительный модуль CBE20)

Дополнительный модуль CBE20 вставляется в слот расширения модуля AdvancedCUD. Он позволяет ведущему устройству SINAMICS DC работать в качестве ведомого устройства в сети ProfiNet.

Компоненты приводной системы SINAMICS

Интерфейс DRIVE CLiQ позволяет подключать компоненты приводной системы SINAMICS. При этом осуществляется поддержка следующих компонентов:

– TM15 (цифровые входы/выходы)

– TM31 (цифровые входы/выходы, аналоговые входы/выходы)

– SMC30 (обработка данных регистрации действительных значений частоты вращения импульсного датчика) Допускается подключение одного SMC30 и 3 (не более) модулей TMx

Основные атрибуты
Производитель Siemens
Серия DCM
Артикул 6RA8025-6DS22-0AA0
Напряжение питания якоря 3AC 400 В
Расчетное значение напряжения постоянного тока 485 В
Расчетное значение постоянного тока 60 A
Тип Двухквадратный
Степень защиты по IP 00
