Управляющие модули CU230P-2
Пример: управляющий модуль CU230P-2 HVAC в силовом модуле PM230 типоразмер FSC
Управляющие модули CU230P-2 предназначены для приводов со встроенными технологическими функциями для приложений с насосами, вентиляторами и компрессорами. Интерфейс I/O, интерфейсы полевой шины и дополнительные программные функции обеспечивают оптимальную поддержку таких приложений.
Управляющие модули CU230P-2

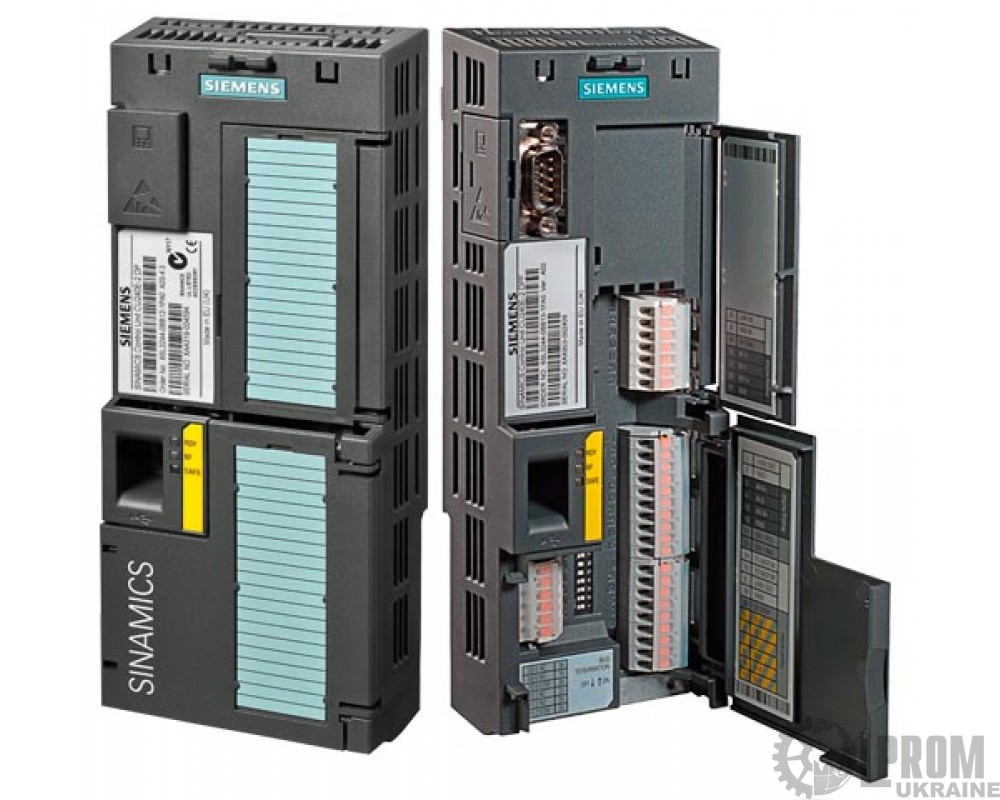

Пример: управляющий модуль CU230P-2 DP с открытыми крышками клеммников
Управляющие модули CU230P-2
• линейные и квадратичные кривые моментов для гидравлических машин и объемных насосов• ECO-режим для дополнительной экономии энергии• векторное управление без датчиков для претенциозных задач регулирования
• два аналоговых входа (ток/напряжение по выбору) для прямого подключения датчиков давления/уровня• два дополнительных аналоговых входа для подключения датчиков температуры NI1000/PT1000• прямое управление вентилями и заслонками с двумя реле 230 В
• коммуникация PROFIBUS, USS, BACnet MS/TP, CANopen и Modbus-RTU
• автоматический перезапуск после отключения питания• перезапуск на ходу• пропускаемые частоты• 1 ПИД-регулятор для регулирования скорости двигателя как регулятор процесса для температуры, давления, качества воздуха, уровня• 3 свободно программируемых ПИД-регулятора• экономия энергии через гибернацию („спящий режим“)• контроль нагрузки (для ремённой передачи/сухого хода), контроль потока• каскадирование двигателей• многозонный регулятор• расширенный аварийный режим• часы реального времени с тремя таймерами
• насосы: плунжерные (постоянный момент нагрузки) и центробежные (квадратичный момент нагрузки)• вентиляторы: радиальные и осевые вентиляторы (квадратичный момент нагрузки)• компрессоры: объемные насосы (постоянный момент нагрузки) и гидравлические машины (квадратичный момент нагрузки)
Управляющие модули CU230P-2
Схема соединений управляющего модуля CU230P-2 HVAC
Схема соединений управляющего модуля CU230P-2 DP
Схема соединений управляющего модуля CU230P-2 CAN
Основные атрибуты | |
Mini-USB | Да |
PTC/KTY-интерфейс | 1 вход датчика температуры двигателя,подключаемые датчики PTC, KTY и Termo-Click,точность ±5 °C |
Аналоговые входы | 2 |
Аналоговые выходы | 2 |
Возможность подключения энкодера | Нет |
Интерфейс | Ethernet/PROFINET |
Карта памяти | SINAMICS Micro Memory Card (MMC)/SIMATIC Memory Card (SD-карта) |
Компенсация скольжения | Да |
Метод управления/регулирования | U-f линейный/U-f квадратичный/ U-f параметрируемый/V-f с управлением по потокосцеплению (FCC)/V-f ECO линейный-квадратичный/Векторное управление, без датчика/Управление по моменту, без датчика |

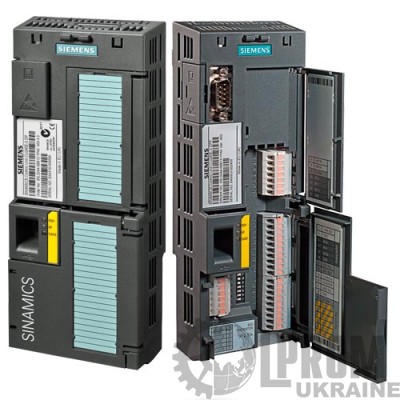

Модель | CU240E-2 PN |
Панели управления | IOP/BOP-2 |
Перезапуск на ходу | Да |
Постоянные частоты | 16, параметрируемые |
Свободные функциональные блоки (FFB) | Да |
Сглаживание рампы | Да |
Совместим с силовым модулем | PM230/PM240/PM240-2/PM240P-2/PM250 |
Стояночный тормоз двигателя | Да |
Тепловая защита двигателя | Да |
Тепловая защита преобразователя | Да |
Толчковый режим | Да |
Установка заданного значения | Да |
Функция позиционирования | Нет |
Цифровые входы | 6 |
Цифровые входы / выходы | 0 |
Цифровые выходы | 3 |
Цифровые выходы повышенной безопасности | 0 |
Техническое описание и габаритные чертежи | |
Руководство эксплуатации | |
Справочник по параметрированию | Скачать |
