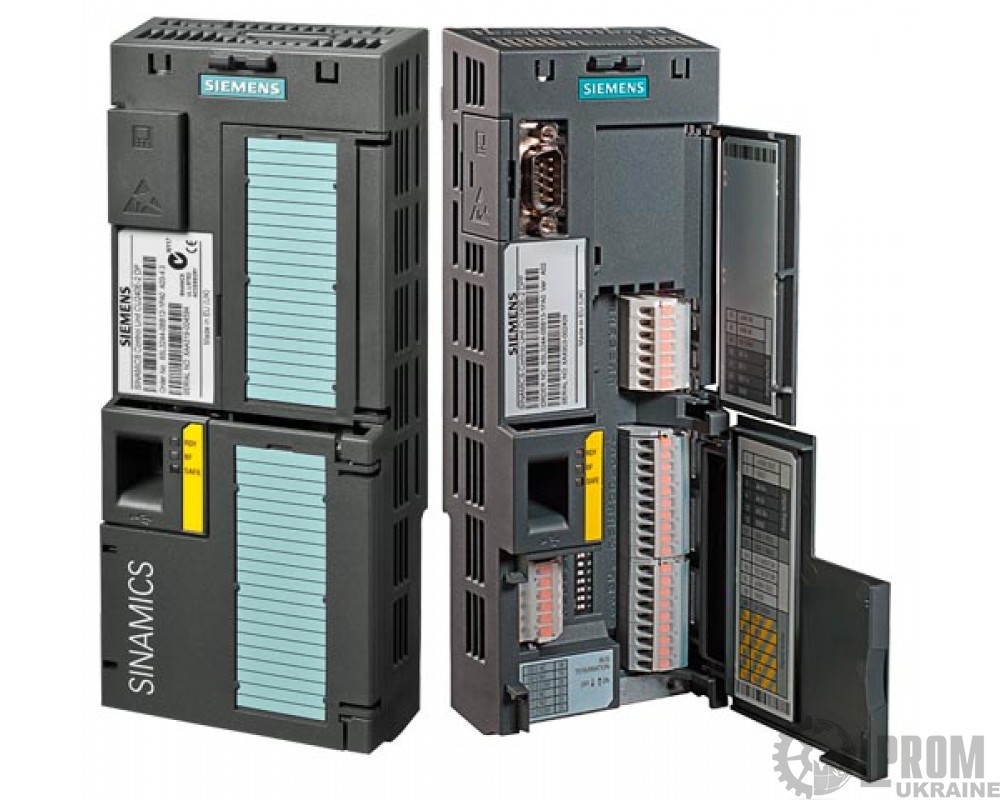

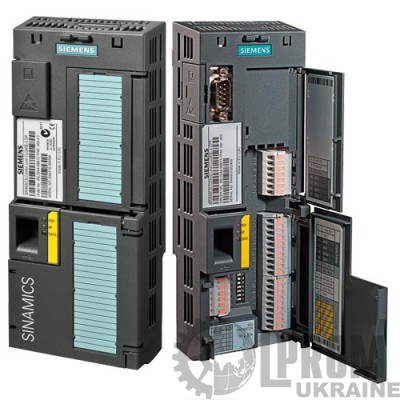

Преобразователь частоты Siemens CU240E-2 F (6SL3244-0BB13-1BA1)

  • Siemens
  • Производитель:  Siemens
  • Доступность:  На складе
  • Код товара:  6SL3244-0BB13-1BA1

11 151 грн
 Нашли дешевле

Доступные опции




Управляющие модули CU230P-2


Пример: управляющий модуль CU230P-2 HVAC в силовом модуле PM230 типоразмер FSC


Управляющие модули CU230P-2 предназначены для приводов со встроенными технологическими функциями для приложений с насосами, вентиляторами и компрессорами. Интерфейс I/O, интерфейсы полевой шины и дополнительные программные функции обеспечивают оптимальную поддержку таких приложений.




Дизайн

 Управляющие модули CU230P-2


Управляющие модули CU230P-2 HVAC, CU230P-2 DP, CU230P-2 CAN

Пример: управляющий модуль CU230P-2 DP с открытыми крышками клеммников

Функции

 Управляющие модули CU230P-2

Управление

• линейные и квадратичные кривые моментов для гидравлических машин и объемных насосов• ECO-режим для дополнительной экономии энергии• векторное управление без датчиков для претенциозных задач регулирования

Соединения

• два аналоговых входа (ток/напряжение по выбору) для прямого подключения датчиков давления/уровня• два дополнительных аналоговых входа для подключения датчиков температуры NI1000/PT1000• прямое управление вентилями и заслонками с двумя реле 230 В

Интерфейсы

• коммуникация PROFIBUS, USS, BACnet MS/TP, CANopen и Modbus-RTU

Программные функции

• автоматический перезапуск после отключения питания• перезапуск на ходу• пропускаемые частоты• 1 ПИД-регулятор для регулирования скорости двигателя как регулятор процесса для температуры, давления, качества воздуха, уровня• 3 свободно программируемых ПИД-регулятора• экономия энергии через гибернацию („спящий режим“)• контроль нагрузки (для ремённой передачи/сухого хода), контроль потока• каскадирование двигателей• многозонный регулятор• расширенный аварийный режим• часы реального времени с тремя таймерами

IOP-помощники для специальных приложений с и без ПИД-регулятора, к примеру,

• насосы: плунжерные (постоянный момент нагрузки) и центробежные (квадратичный момент нагрузки)• вентиляторы: радиальные и осевые вентиляторы (квадратичный момент нагрузки)• компрессоры: объемные насосы (постоянный момент нагрузки) и гидравлические машины (квадратичный момент нагрузки)




Интеграция

 Управляющие модули CU230P-2

Схема соединений управляющего модуля CU230P-2 HVAC




Схема соединений управляющего модуля CU230P-2 DP




Схема соединений управляющего модуля CU230P-2 CAN


Основные атрибуты
Mini-USB Да
PTC/KTY-интерфейс 1 вход датчика температуры двигателя,подключаемые датчики PTC, KTY и Termo-Click,точность ±5 °C
Аналоговые входы 2
Аналоговые выходы 2
Возможность подключения энкодера Нет
Интерфейс USS/Modbus RTU
Карта памяти SINAMICS Micro Memory Card (MMC)/SIMATIC Memory Card (SD-карта)
Компенсация скольжения Да
Метод управления/регулирования U-f линейный/U-f квадратичный/ U-f параметрируемый/V-f с управлением по потокосцеплению (FCC)/V-f ECO линейный-квадратичный/Векторное управление, без датчика/Управление по моменту, без датчика
Модель CU240E-2 F
Панели управления IOP/BOP-2
Перезапуск на ходу Да
Постоянные частоты 16, параметрируемые
Свободные функциональные блоки (FFB) Да
Сглаживание рампы Да
Совместим с силовым модулем PM230/PM240/PM240-2/PM240P-2/PM250
Стояночный тормоз двигателя Да
Тепловая защита двигателя Да
Тепловая защита преобразователя Да
Толчковый режим Да
Установка заданного значения Да
Функция позиционирования Нет
Цифровые входы 6
Цифровые входы / выходы 0
Цифровые выходы 3
Цифровые выходы повышенной безопасности 0
Техническое описание и габаритные чертежи
Руководство эксплуатации
Справочник по параметрированиюСкачать
