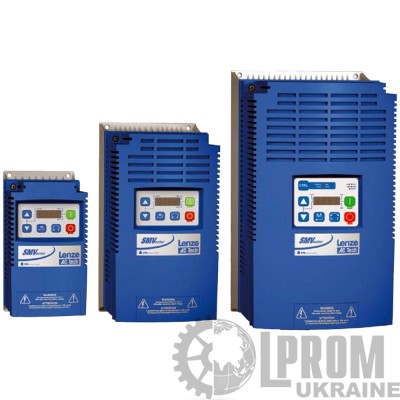

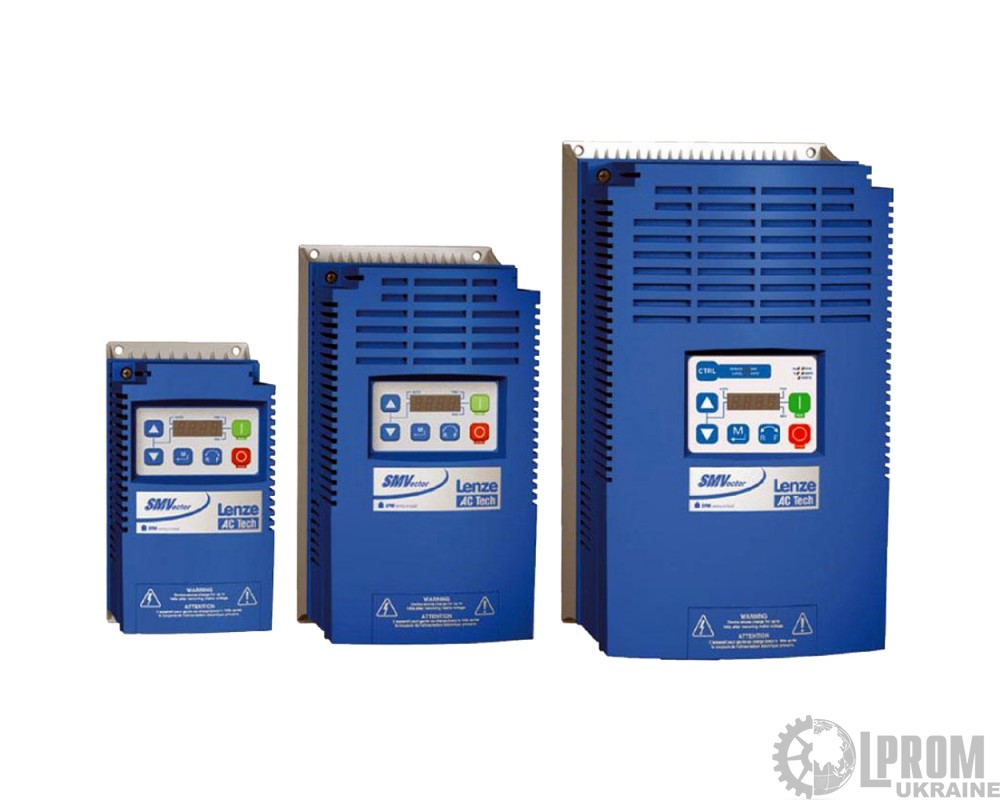

Преобразователь частоты Lenze SMV 220В 0.37 кВт (ESV371N02YXB)

Производитель: Lenze
Доступность: На складе
Код товара: ESV371N02YXB
Артикул: ESV371N02YXB

Наиболее полнофункциональные преобразователи частоты серии SMVector продолжают линейку регуляторов оборотов двигателей переменного тока в особо компактной форме.

Работа и гибкость настроек SMVector делают его привлекательным решением для широкого ряда приводных задач для трехфазного асинхронного двигателя переменного тока:

машины пищевой промышленности;
упаковочные автоматы;
конвейеры;
транспортировка материалов и деталей;
нагревание, вентиляция и кондиционирование воздуха;

Программируемые дискретные и аналоговые входы / выходы позволяют использовать преобразователь для многих приводных задач, таких как работа с предустановленными (постоянными) скоростями, электронное торможение, толчковый режим работы мотора... Возможность инвертирования входного аналогового сигнала позволяет использовать частотный преобразователь в системах поддержания давления без использования внешних регуляторов.

Свойства

Исполнение
	NEMA Тип 1 (IP31)
	NEMA Тип 4Х (IP65)
Клеммы управления
	Дискретные входы
		1 Старт / Стоп 3 дискретных входа
	Дискретные выходы
		1 релейный выход (NO) 1 дискретный выход (открытый коллектор)
	Аналоговые входы
		1 вход - 0..10VDC 1 вход - 4..20mA
	Аналоговые выходы
		1 аналоговый выход: 0..10VDC
	Другие
		10VDC Питание задающего потенциометра 12VDC, 20mA Питание для дискретных входов
Стандарты и соответствия
	UL & cUL (Северная Америка) СЕ (Европа) Low Voltage Directive (EN61800-5-1) EMC Directive (EN61800-3) с фильтрами ГОСТ (Россия / Украина) RoHS (Ограничение Определенных Опасных Веществ)
Опционально
	Модули коммуникации Со встраиваемыми модулями коммуникации преобразователи частоты серии SMVector легко интегрируются в любую наиболее распространенную промышленную сеть. Для возможности применения в автоматизации единичных приводов или технологического оборудования SMVector комплектуется следующими модулями коммуникации - Modbus / RS485 - DeviceNet - CANopen - Profibus - Ethernet Выносной пульт Простое 4х проводное соединение с преобразователем частоты серии SMVector. Позволяет проводить программирование и управление преобразователем чатоты (Старт, стоп, реверс, задание скорости). Резисторы динамического торможения Модули динамического торможения включают в себя тормозные резисторы и управление ими для простого соединения с преобразователем частоты серии SMVector. Позволяют легко реализовывать режимы динамического торможения и быстрого останова электромоторов.

Технические данные преобразователей частоты SMVector

Тип ESV...	Мощность, кВт	Питание		Выходной ток		Автомат
		Напряжение, частота	Ток	I_r	CLim_max¹⁾
		Напряжение, частота	A	A	%
251N02SXB	0.25	1/N/PE 230/240 В (180 В...264 В), 50/60Гц (48 Гц...62 Гц)	3.4	1.7	200	С10А
371N02YXB	0.37		5.1	2.4	200	С10А
751N02YXB	0.75		8.8	4.2	200	С16А
112N02YXB	1.1		12.0	6.0	200	С20А
152N02YXB	1.5		13.3	7.0	200	С25А
222N02YXB	2.2		17.1	9.6	200	С32А
371N04TXB	0.37	3/PE 400/480 В (320 В...528 В) 50/60Гц (48 Гц...62 Гц)	1.7	1.3	175	С10А
751N04TXB	0.75		2.9	2.4	175	С10А
112N04TXB	1.1		4.2	3.5	175	С10 А
152N04TXB	1.5		4.7	4.0	175	С10А
222N04TXB	2.2		6.1	5.5	175	С10А
402N04TXB	4.0		10.6	9.4	175	С16А
552N04TXB	5.5		14.2	12.6	175	С20А
752N04TXB	7.5		18.1	16.1	175	С25А
113N04TXB	11.0		27.0	24.0	155	С40А
153N04TXB	15.0		35.0	31.0	155	С50А
183N04TXB	18.5		44.0	39.0	155	С63А
223N04TXB	22.0		52.0	46.0	155	С80А
303N04TXB	30.0		68.0	60.0	155	С100А
373N04TXB	37.5		85.0	75.0	155	С125А
453N04TXB	45.0		100.0	88.0	155	С160А

Примечания:
(1) Предел по току CLim_max указан в процентах от номинального тока;
(2) Рекомендуется ставить автоматические выключатели Terasaki серии TemDin2.

Основные атрибуты
Производитель	Lenze
Серия	ESV vector
Артикул	ESV371N02YXB
Мощность(кВт)	0.37
Векторный режим управления без энкодера	есть
Квадратичный закон управления U/f2	есть
Линейный закон управления U/f	есть
Применение	3
Скалярный режим управления	есть
Ток в течении 1 минуты	3.6 А
Ток номинальный	2.40 A
Mmax (1 min) %	150
Встроенный регулятор	ПИД
ЕМС фильтр	есть
Число фаз/напряжение на входе	Однофазный
Число фаз/напряжение на выходе	3-ф/220 В
