Преобразователь частоты серии SMD был разработан для удовлетворения потребностей широкого сектора глобального рынка преобразователей частоты. Потребностями данного сегмента является управление по линейному или квадратичному закону скалярного (безвекторного) управления.
Преобразователь частоты 8200 smd является самым простым по настройке параметров и вводу в эксплуатацию; отвечает стандартным требованиям:
Высокая перегрузочная способность: выдерживает перегрузку 150 % Iн в течение 60 секунд. Соответствие стандартам CE, UL, cUL.
| Исполнение | ||
| IP20 | ||

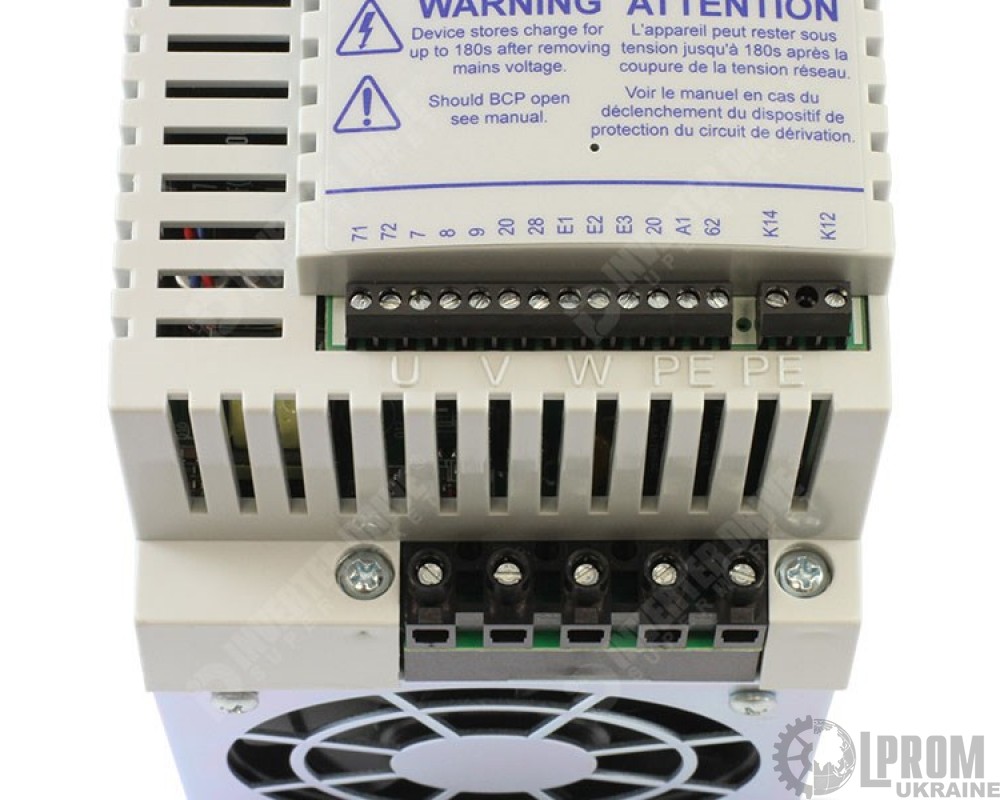

| Клеммы управления | ||
| Дискретные входы (PNP) | ||
| 1 Старт / Стоп 3 дискретных входа | ||
| Дискретные выходы | ||
| 1 релейный выход 1 дискретный выход NPN (только для трехфазных вариантов) | ||
| Аналоговые входы | ||
| 1 программируемый: 0..10VDC, 0..20mA, 4..20mA | ||
| Аналоговые выходы | ||
| 1 аналоговый выход: 0..10VDC, 2..10VDC пропорционально скорости или нагрузке (только для трехфазных вариантов) | ||
| Последовательный интерфейс | ||
| 2х проводный RS485 Modbus RTU / Lecom протокол программирования мониторинг и управление (только для трехфазных вариантов) | ||
| Другие | ||
| Питание задающего потенциометра Общий для аналогового входа Питание для дискретных входов | ||
| Фильтр ЭМС | ||
| Интегрированный фильтр подавления радиопомех (для ПЧ с питанием 230VAC) | ||
| Настраиваемые параметры | ||
| Несущая частота 4 - 10кГц Независимая настройка времени разгона и времени останова 2 режима разгона / замедления Максимальная частота 240Гц Торможение постоянным током ПИ - регулятор процесса | ||
| Задание скорости | ||
| Пульт Фиксированные скорости (с реверсом) Аналоговое задание 0 - 10VDC Аналоговое задание 4 - 20mA или 0 - 20 mA Потенциометр 3 фиксированные скорости | ||
| Опционально для преобразователей трехфазного исполнения | ||
| Выносной пульт Простое 4х проводное соединение с преобразователем частоты серии ESMD. Позволяет проводить программирование и управление преобразователем чатоты (Старт, стоп, реверс, задание скорости). Резисторы динамического торможения Модули динамического торможения включают в себя тормозные резисторы и управление ими для простого соединения с частотным преобразователем серии ESMD. Позволяют легко реализовывать режимы динамического торможения и быстрого останова электромоторов. | ||
| Тип ESMD… | Мощность, кВт | Питание | Выходной ток | Автомат | ||||
|---|---|---|---|---|---|---|---|---|
| Напряжение, частота | Ток | Ir | Imax в теч. 60 с | |||||
| А(3) | А(1) | А(2) | А(1) | А(2) | ||||
| 251X2SFA | 0,.25 | 1/N/PE 230/240 V (180 V...264 V) 50/60 Гц (48 Гц...62 Гц) | 3,4 | 1,7 | 1,6 | 2,6 | 2,4 | С 10 А |
| 371 X2SFA | 0,37 | 5,0 | 2,4 | 2,2 | 3,6 | 3,3 | C 10 А | |
| 551 X2SFA | 0,55 | 6,0 | 3,0 | 2,8 | 4,5 | 4,2 | C 10 А | |
| 751 X2SFA | 0,75 | 9,0 | 4,0 | 3,7 | 6,0 | 5,5 | C 16 А | |
| 152 X2SFA | 1,5 | 14,0 | 7,0 | 6,4 | 10,5 | 9,6 | C 20 А | |
| 222 X2SFA | 2,2 | 18,0 | 9,5 | 8,7 | 14,3 | 13,1 | C 25"А | |
| 371L4TXA | 0,37 | 3/PE 400/480 V (320 V...528 V) 50/60Гц (48 Гц...62 Гц) | 1,6 | 1,3 | 1,2 | 2,0 | 1,8 | C 10 А |
| 751 L4TXA | 0,75 | 3,0 | 2,5 | 2,3 | 3,8 | 3,5 | C 10 А | |
| 112 L4TXA | 1,1 | 4,3 | 3,6 | 3,3 | 5,4 | 5,0 | C 10 А | |
| 152 L4TXA | 1,5 | 4,8 | 4,1 | 3,8 | 6,2 | 5,7 | C 10 А | |
| 222 L4TXA | 2,2 | 6,4 | 5,8 | 5,3 | 8,7 | 8,0 | C 10 А | |
| 302 L4TXA | 3,0 | 8,3 | 7,6 | 7,0 | 11,4 | 10,5 | C 12 А | |
| 402 L4TXA | 4,0 | 10,6 | 9,4 | 8,6 | 14,1 | 12,9 | C 16 А | |
| 552 L4TXA | 5,5 | 14,2 | 12,6 | 11,6 | 18,9 | 17,4 | C 20 А | |
| 752 L4TXA | 7,5 | 18,1 | 16,1 | 14,8 | 24,0 | 22,0 | C 25 А | |
| 113 L4TXA | 11 | 27,0 | 24,0 | 22,0 | 36,0 | 34,0 | C 32 А | |
| 153 L4TXA | 15 | 35,0 | 31,0 | 29,0 | 47,0 | 43,0 | C 40 А | |
| 183 L4TXA | 18,5 | 44,0 | 39,0 | 36,0 | 59,0 | 54,0 | C 63 А | |
| 223 L4TXA | 22 | 52,0 | 46,0 | 42,0 | 69,0 | 64,0 | C 80 А | |
Примечания:
(1) Для номинального напряжения сети и частоты коммутации 4, 6, 8 кГц
(2) Для номинального напряжения сети и частоты коммутации 10 кГц
(3) Максимальный ток в функции от установки C90
Рекомендуется ставить автоматические выключатели Terasaki серии XS или XE.
| Основные атрибуты | |
| Производитель | Lenze |
| Серия | ESMD |

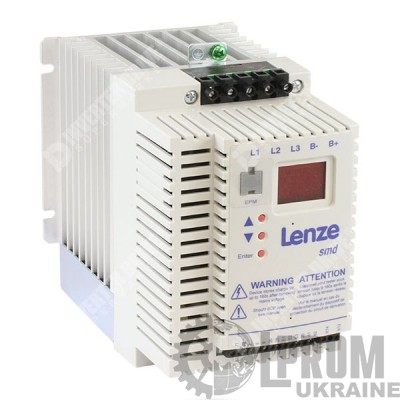

| Артикул | ESMD222X2SFA |
| Мощность(кВт) | 2.2 |
| Векторный режим управления без энкодера | есть |
| Квадратичный закон управления U/f2 | есть |
| Линейный закон управления U/f | есть |
| Применение | 3 |
| Скалярный режим управления | есть |
| Ток в течении 1 минуты | 14.2 А |
| Ток номинальный | 9.50 A |
| Mmax (1 min) % | 150 |
| Встроенный регулятор | ПИД |
| ЕМС фильтр | есть |
| Число фаз/напряжение на входе | Однофазный |
| Число фаз/напряжение на выходе | 3-ф/220 В |
| Руководство эксплуатации |
