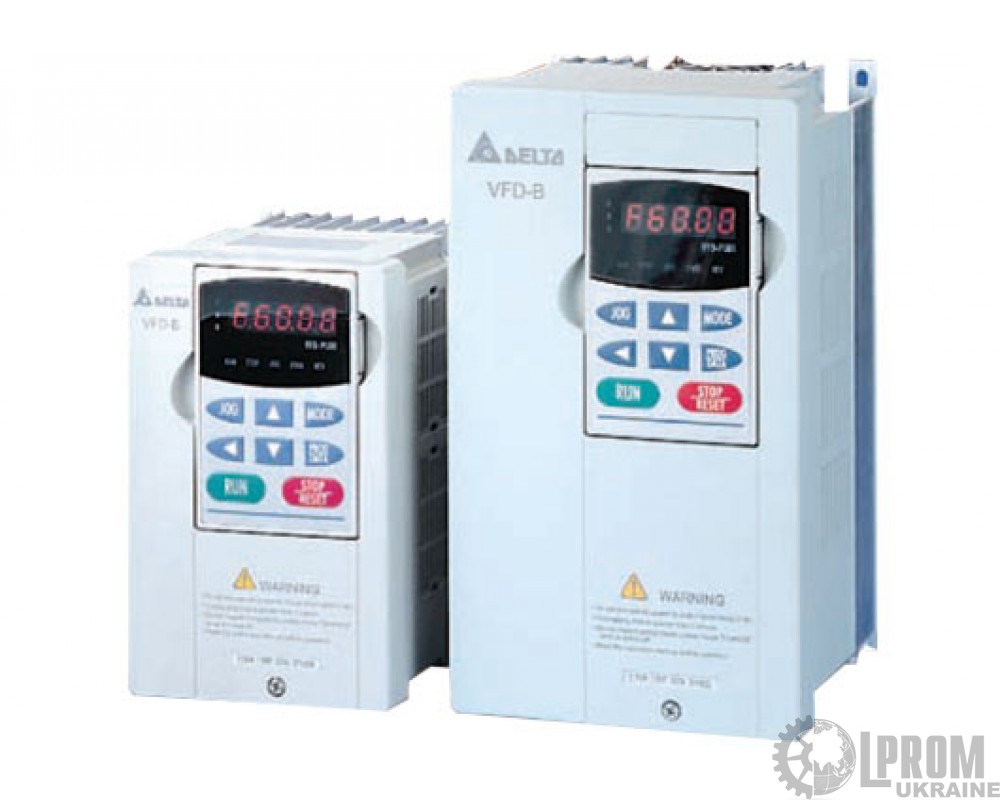

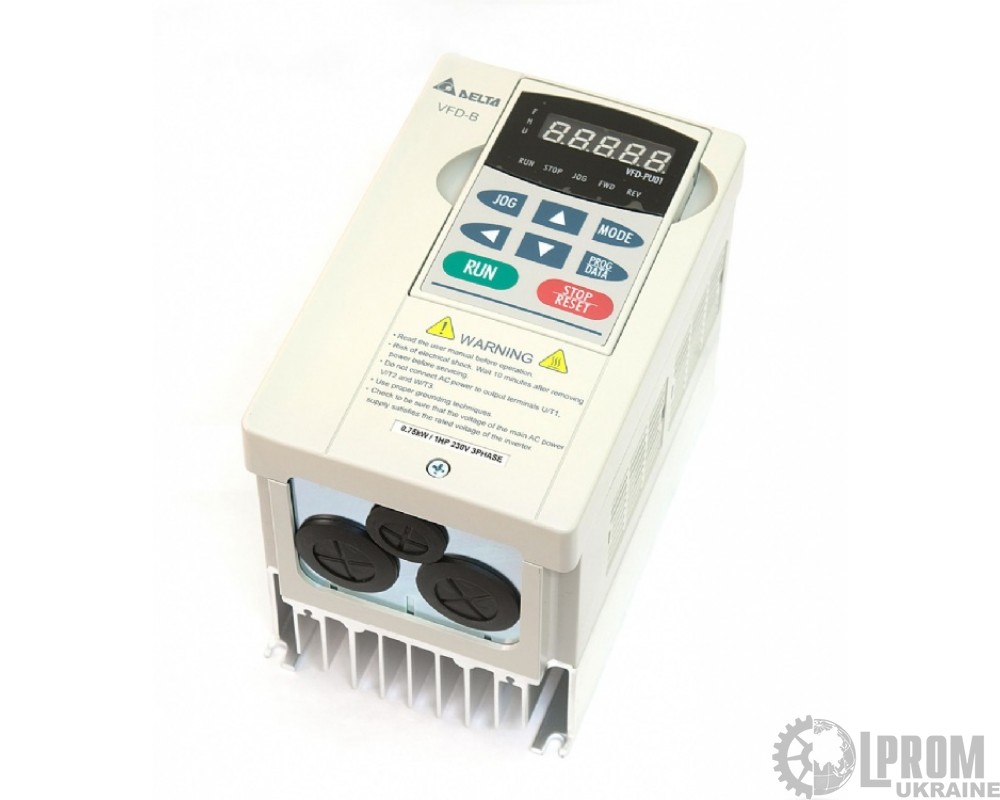

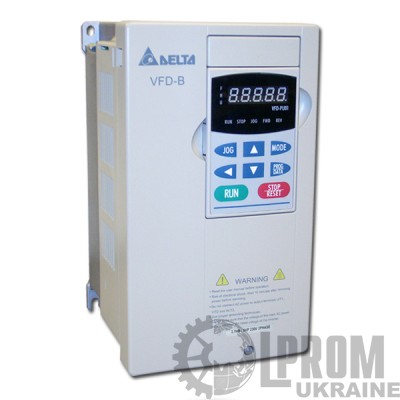

Преобразователь частоты Delta VFD-B 380В 22 кВт (VFD220B43A)

 VFD-B серия частотных преобразователей от фирмы DELTA ELECTRONICS. Применяя новейшие технологии, Delta разработала преобразователь частоты нового поколения для различных сфер применения. Данный частотник отличает высокая производительность и прочная конструкция в совокупности с большим пусковым моментом и высокой устойчивостью к значительным перегрузкам, что позволяет существенно повысить эффективность рабочих процессов, где применяются тяжелые и ударные нагрузки.

Отличительные особенности преобразователя частоты VFD-B:

- Частотный и векторный алгоритмы управления. При векторном управлении: - диапазон регулировки скорости вращения в пределах 1:50 при M-const; - в разомкнутой системе (без датчика обратной связи по скорости) точность поддержания скорости - в пределах + 1% при изменении момента нагрузки до 90% от номинального; - в замкнутой системе (с датчиком обратной связи по скорости) точность поддержания скорости - в пределах + 0.05% при изменении момента нагрузки до 90% от номинального; - обеспечивается 150% номинального момента, начиная с Fвых = 1Гц).

- Встроенный ПИД регулятор для эффективной работы привода в замкнутой системе автоматического регулирования, например, по давлению или расходу в системах тепло- и водоснабжения.

- Автоматическое энергосбережение при работе с насосами и вентиляторами (обеспечивается автоматическим снижением напряжения на двигателе при снижении нагрузки до заданного пользователем уровня и отключением двигателя при снижении нагрузки до величины близкой к холостому ходу).

- Автоматическое релейное управление тремя дополнительными электродвигателями.

- Широкие возможности задания характеристики напряжения от частоты Uвых=f(Fвых) при частотном способе управления (пять встроенных характеристик и одна, задаваемая пользователем).

- Стабилизация напряжения на двигателе при изменении напряжения питающей сети.

- Автоматический подъем начального пускового момента и компенсация скольжения.

- Возможность работы привода с переходом на одну из 15-ти предустановленных частот вращения, в том числе, в автоматически исполняемом цикле с заданным временным интервалом каждого шага в диапазоне от 0 до 65500сек (обеспечивается встроенным PLC - программируемым логическим контроллером).

- Независимое задание и выбор 4-х времен разгона/замедления (от 0.01 до 3600сек).

- Последовательный интерфейс RS-485 (протокол Modbus) со скоростью передачи до 38 400 бод.

- Автотестирование и определение параметров двигателя при векторном управлении.

- Режим автоматического выбора наименьшего времени разгона и торможения.

- Синхронизация с вращающимся двигателем.

- Встроенный счетчик импульсов с внешнего датчика.

- Возможность работы с цифровым датчиком скорости - инкрементальным энкодером (с использованием платы расширения PG02 (опция), легко устанавливаемой внутрь преобразователя).

- Встроенный и съемный пульт управления с пятиразрядным светодиодным дисплеем.

- Встроенный дроссель шины постоянного тока для моделей с мощностью от 15 кВт.

- Суммирование сигнала задания скорости с отдельных источников управления.

- Переключение между двумя источниками управления.

- Функция простого позиционирования.

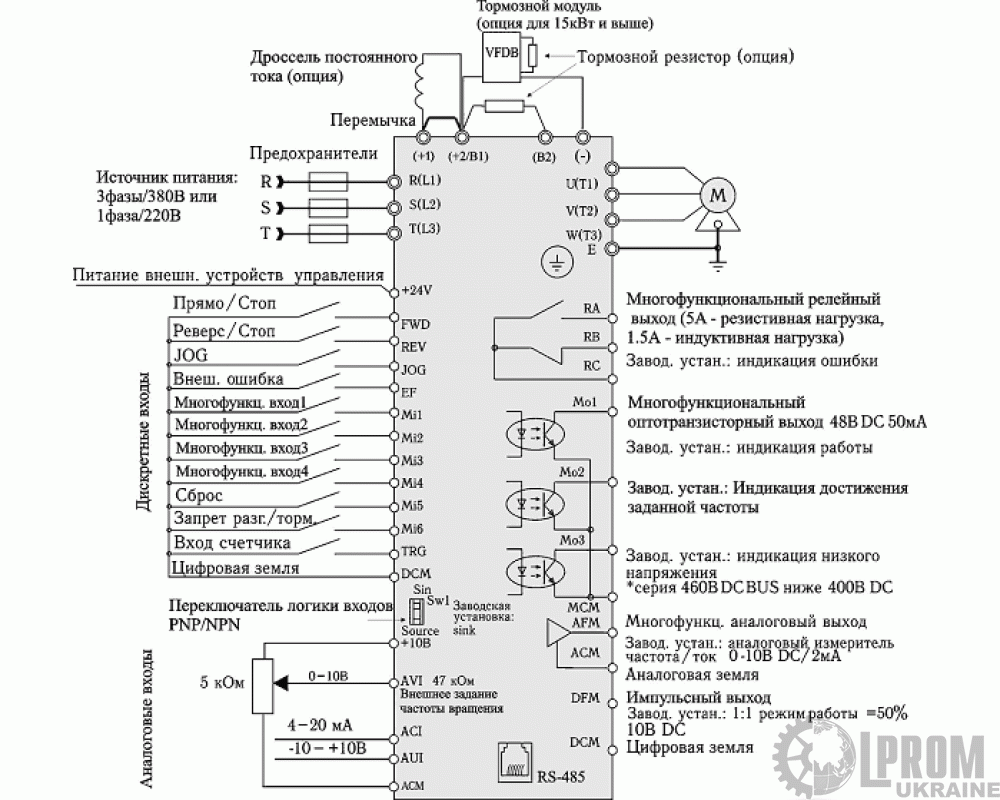

- 11 дискретных входов (из них, 6 многофункциональных программируемых).

- 3 аналоговых входа (4:20мА, 0:10В, -10:+10В).

- 1 релейный и 3 цифровых (с открытым коллектором) многофункциональных программируемых выхода.

- 1 программируемый аналоговый выход.

- 1 импульсный выход с частотой импульсов пропорциональной выходной частоте.

Основные области применения частотника VFD-B:

Системы вентиляции больших зданий, экструдеры, ударно-вырубные машины, канализационные системы, дымососы, погружные насосы, крановое оборудование, моечные машины, вертикальные штамповочные прессы, высокоскоростные пилы и шпиндели; прокатные станы, компрессоры, лифты, эскалаторы, намотчики, вязальные машины, пищевое оборудование, 4-х сторонние строгальные станки, и т.д.

Таблица характеристик частотников DELTA ELECTRONICS серии VFD-B

Модельный ряд однофазных преобразователей частоты VFD-B (на 220В)

Модельный ряд трёхфазных преобразователей частоты VFD-B (на 380В)

Технические особенности преобразователя частоты

- Входное напряжение, B:     1фаза (180:264)    3 фазы (342 : 528)

- Частота питающей сети:      47...63 Гц

- Макс. выходное напряжение: Равно входному (для Uвх = 380В выходное напряжение равно 380В)

- Диапазон выходной частоты:  от 0.1 до 400 Гц (выходной ток синусоидальный)

- Несущая частота:     от 1 до 15 кГц

- Система модуляции ШИМ (широтно-импульсная модуляция) выходного напряжения по синусу

- Управление:
1. Вольт-частотная характеристика (U=f(F))
2. Векторное управление

- Дискретность заданной и выходной частоты:    0.01 Гц

- Перегрузочная способность: 150% номинального тока ПЧ в течение 1 мин

- Характеристики момента: Форсировка начального момента, автокомпенсация скольжения, начальный пусковой момент может быть 150% на частоте 1 Гц (при векторном управлении)

- Момент торможения: примерно 20% (возможно до 125% при использовании тормозного резистора)

- Время разгона/замедления - Регулируется пользователем от 0.1 до 3600 сек (4 независимые уставки)

- Характеристика U/F: Устанавливается пользователем, для насосов и вентиляторов - 4 различные кривые

- Температура хранения и транспортировки: -20oС:+60oС

- Рабочая температура: -10oС:+40oС (без обледенения, изморози и конденсата)

- Относительная влажность: не более 90% (без образования конденсата)

- Макс. высота установки: 1000м над уровнем моря

- Допустимая вибрация: 9.81м/с2 (1G) до 20Гц, 5.88м/с2 (0.6G) - 20...50Гц

- Охлаждение: принудительное воздушное с помощью вентиляторов
