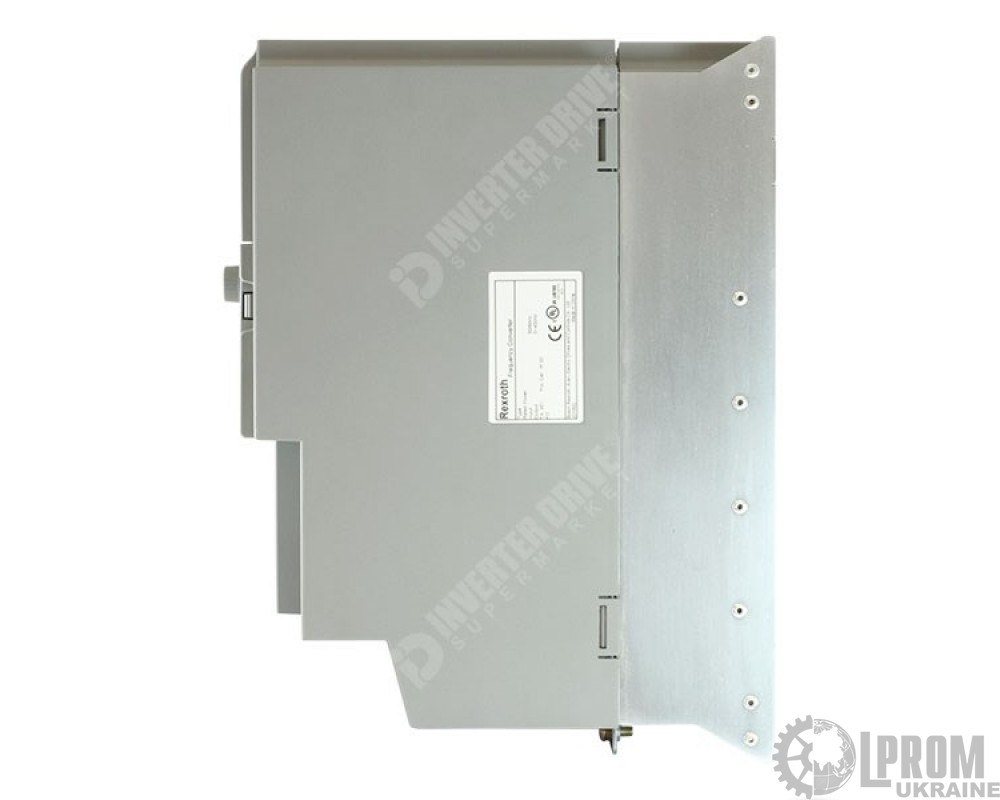

Преобразователь частоты Bosch Rexroth VFC 5610 380В 0.4 кВт (R912005743)

Особенности преобразователя частоты Bosch Rexroth EFC 5610

Векторное управление синхронными электродвигателями на постоянных магнитах и асинхронными электродвигателями без энкодера.

По сравнению с VFC 5610 возможности интеграции в промышленные сети расширены опциональным модулем Multi-Ethernet, обеспечивающим связь по протоколам Ethernet IP, Profinet, EtherCAT, Modbus ТСР и SERCOS III.

Температура окружающей среды для работы без снижения мощности увеличена до 45°С.

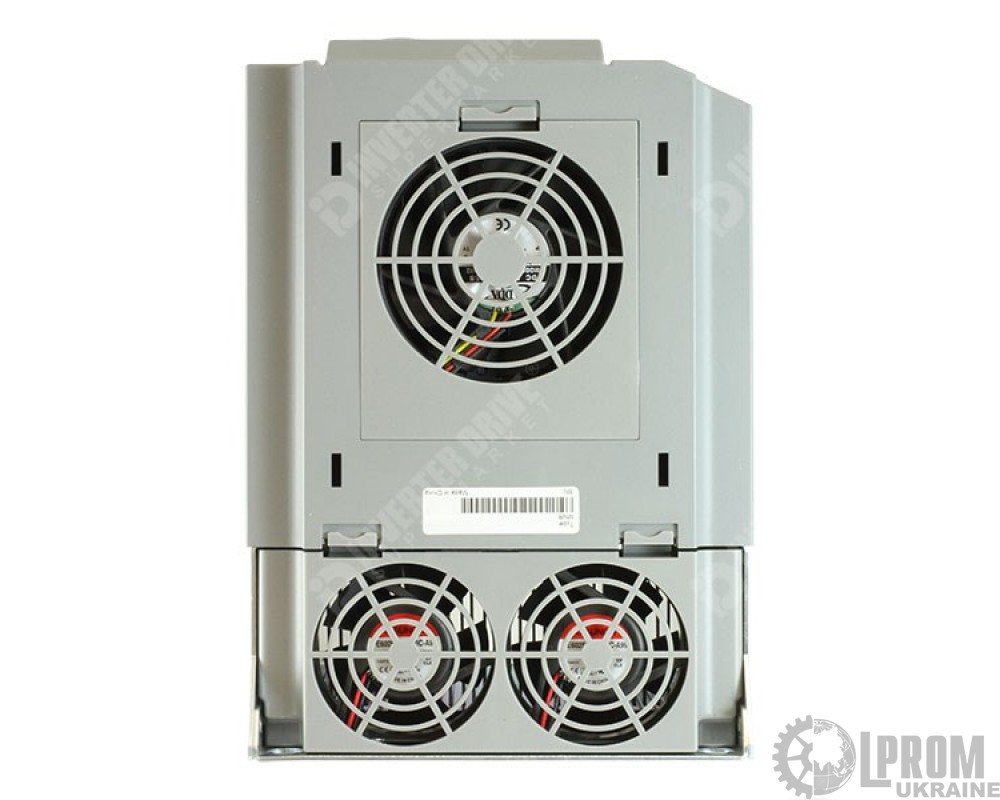

Вентилятор охлаждения EFC 5610 имеет адаптивный режим управления в зависимости от температуры.

Встроенный отключаемый сетевой фильтр категории C3 в соответствии со стандартом МЭК/EN 61800-3.

Технические характеристики Bosch Rexroth EFC 5610

• мощность электродвигателей 0,37 – 22 кВт
• входное напряжение 1-фазное 200…240 V (-10%/+10%) или 3-х фазное 380…480 V (-15%/+10%)
• выходное напряжение 3-х фазное
• встроенный ПИД- регулятор
• встроенный PLC (ПЛК)
• векторное управление в открытом контуре - глубина регулирования 1:200
• скалярное управление U/F - глубина регулирования 1:50
• выходная частота 0-400 Гц
• диапазон несущей частоты ШИМ - 1-15 кГц
• КПД >95%

Перегрузочная способность Bosch Rexroth EFC 5610

• В интенсивном режиме - 150% от номинального тока в течение 60 сек., 200% в течение 1 сек.
• В нормальном режиме - 120% от номинального тока в течение 60 сек.

Режимы управления

Векторный (без датчика обратной связи):

• пусковой момент: 200 % от номинального крутящего момента при 0,5 Гц
• режим регулирования крутящего момента
• задание направления момента
• диапазон регулировки скорости 1:200

Скалярный:

• пусковой момент 150 % от номинального крутящего момента при 3 Гц, 100 % от номинального крутящего момента при 1,5 Гц
• кривая U/f, Линейный режим, режим квадратичной зависимости, пользовательский режим многоточечной кривой
• диапазон регулировки скорости 1:50

• Рампы ускорения/замедления: Линейный, S-образная кривая, 8 установок времени ускорения/торможения: 0,1...6000,0 с
• Торможение постоянным током: Начальная частота торможения: 0...50 Гц, Время торможения: 0...20 с, Ток остановки: 0.0...150.0 %
• Торможение с перевозбуждением для сокращения времени останова до 50 %
• Функция толчкового режима: Диапазон частоты толчкового режима: от 0 Гц до 400 Гц, Время ускорения / торможения в толчковом режиме: 0,1…6000,0 с
• Многоскоростное регулирование: 16 этапов через управление по цифровым входам
• Автоматическая подстройка несущей частоты
• Первый и второй источник настройки частоты
• Компенсация скольжения

ПИД регулирование

• Управление в режиме простого ПЛК: 16 этапов с управлением по типу пауза/останов
• ПИД- регулирование с функцией режима ожидания/активации

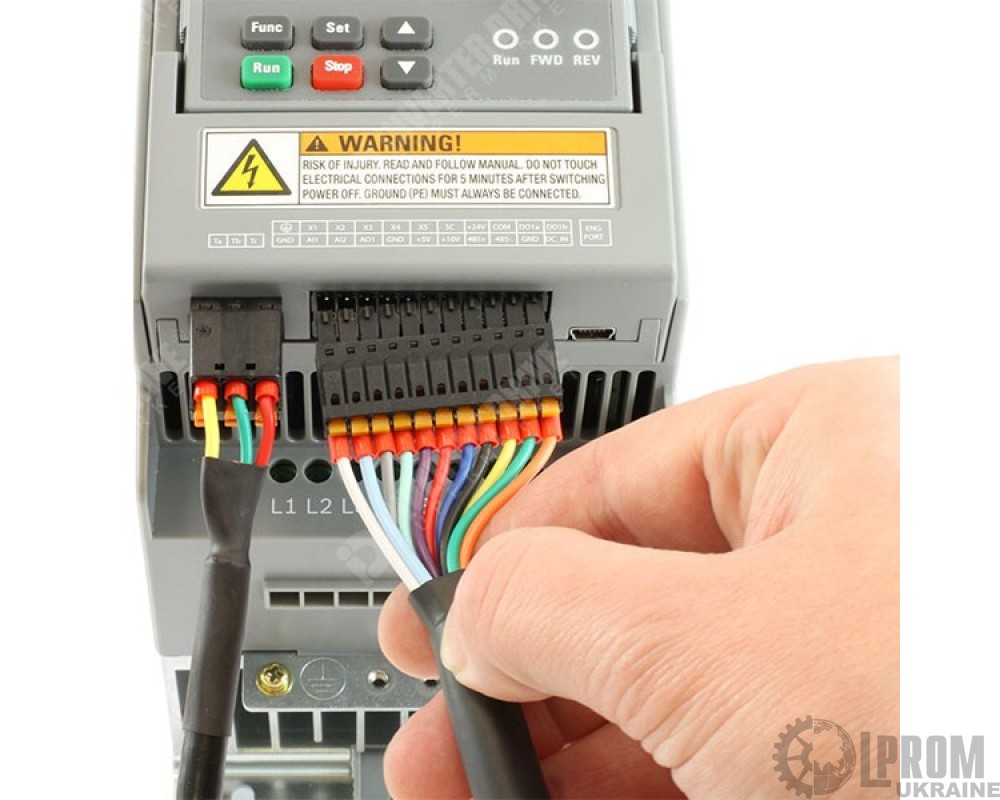

Входы/выходы

• 5 цифровых входов поддерживают подключение PNP и NPN, X5 поддерживает импульсный вход 50 кГц
• 2 аналоговых входа: 0/2…10 В или 0/4…20 мА
• 1 цифровой выход с открытым коллектором, поддерживает импульсный выход на 32 кГц и подключение проводки для понижения и повышения напряжения
• 1 релейный выход
• Аналоговый выход, 0/2...10 В или 0/4...20 мА, для вывода рабочей частоты, выходной частоты, выходного тока, выходной мощности, выходного напряжения, аналогового входного напряжения и аналогового входного тока

Основные функции Bosch Rexroth EFC 5610

• функция повышения крутящего момента
• каскадное управление насосами
• защита насоса от сухого хода
• автоматическая стабилизация напряжения
• повторный запуск после падения напряжения
• 2/3-проводное управление
• параметры быстрого запуска
• репликация параметров
• ограничение выходного тока
• восстановление после сбоя питания
• встроенный тормозной прерыватель (до 18,5 кВт)
• тепловая защита двигателя без датчика температуры
• тепловая защита двигателя с помощью датчика температуры
• демпфирование колебаний малой нагрузки
• стабилизация напряжения при повышенной нагрузке

Функции коммуникации частотного преобразователя Bosch Rexroth EFC 5610

• встроенный протокол Modbus, опционально: PROFIBUS DP, CANopen, Multi-Ethernet (Ethernet IP, Profinet, EtherCAT, Modbus ТСР и SERCOS III)
• интерфейс связи RS485
• подключение к ПК стандартным кабелем mini-USB, возможность удаленной настройки, пуска и управления с помощью бесплатного программного обеспечения.

Климатическое исполнение

• Номинальная температура окружающей среды от -10°C до +55°C (свыше 45°C снижение мощности на 1% в 1°C)
• Степень защиты IP 20
• Тип охлаждения - Естественное охлаждение (≤ 0,75 кВт), Принудительное воздушное охлаждение (≥ 1,5 кВт)

Опции

• тормозные резисторы
• модуль расширения входов/выходов
• фильтры ЕМС
• дроссели
• тормозные прерыватели (свыше 22 кВт, до 22 кВт включительно - встроенный)
• модули связи PROFIBUS, CanOpen, Multi-Ethernet (Ethernet IP, Profinet, EtherCAT, Modbus ТСР и SERCOS III)
•
