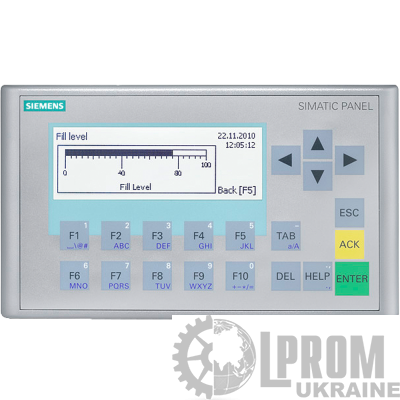

SIMATIC HMI Basic Panel первого поколения
Обзор
- Бюджетная серия панелей операторов с диагоналями экранов от 3.6" до 15".
- Эксплуатация в промышленных условиях. Решение задач оперативного управления и мониторинга на уровне производственных машин и установок.
- Однородный набор базовых функций человеко-машинного интерфейса: регистрация аварийных сигналов, управление рецептурами, графики, векторная и точечная графика, переключаемые языки сообщений и т.д.
- Интуитивно понятный интерфейс, использование сенсорной и/ или мембранной клавиатуры.
- Удобное подключение к программируемым контроллерам через встроенный интерфейс PROFINET или RS 485/422 (зависит от типа панели).
- Необслуживаемое исполнение, длительный срок службы встроенных дисплеев.
- Быстрый ввод в эксплуатацию, благодаря наличию интегрированного обозревателя диагностических сообщений и настройки IP адресов для контроллеров S7-1200 и S7-1500.
- Разработка проектов с помощью WinCC flexible 2008 или с помощью WinCC (TIA Portal) от V11 и выше.
|
Особенности
- Полная поддержка требований концепции Totally Integrated Automation (TIA): повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
- Экономия монтажных объемов за счет портретной или ландшафтной ориентации корпуса (для 4" и 6" приборов)
- Короткие времена конфигурирования и выполнения пусконаладочных работ
- Простое и удобное представление технологических параметров с использованием полей ввода-вывода, векторной графики, трендов кривых, столбиковых диаграмм, текстов и точечной графики.
- Наличие библиотеки готовых графических объектов.
- Возможность применения во всех регионах земного шара: 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык
- До 5 интерактивных языков на проект.
- Тексты и графика, изменяющиеся с выбором соответствующего языка.
- Ввод текстовой информации только на английском языке.
Назначение
Панели операторов серии SIMATIC Basic Panel могут использоваться для решения задач оперативного управления и мониторинга на уровне производственных машин и установок во всех областях промышленного производства, а также в системах автоматизации зданий.
Основные атрибуты |
Бренд: |
Siemens |
Серия: |
Basic |
Артикул: |
6AV6647-0AH11-3AX0 |
Диагональ: |
3.6 |
Интерфейс: |
Ethernet/PROFINET |
Количество портов COM(RS485): |
0 |
Количество портов Ethernet: |
1 |
Порт USB: |
Нет |
Разрешение экрана: |
240x80 |
Слот для SD карты: |
Нет |
Среда программирования: |
STEP 7 Basic (TIA Portal)/STEP 7 Professional (TIA Portal)/WinCC Basic (TIA Portal)/WinCC Comfort (TIA Portal) /WinCC Advanced (TIA Portal)/WinCC Professional (TIA Portal) |
Тип экрана: |
STN, моно(256 цветов) |
Функциональные клавиши: |
20 |
Пропорции: |
16:10 |
