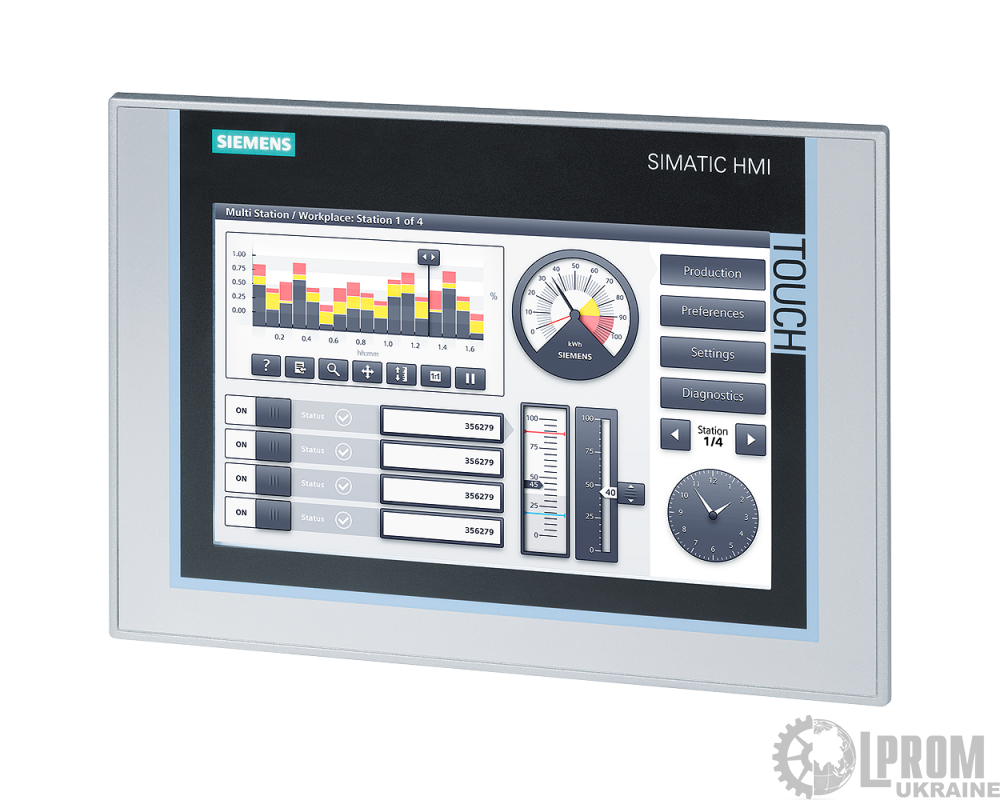

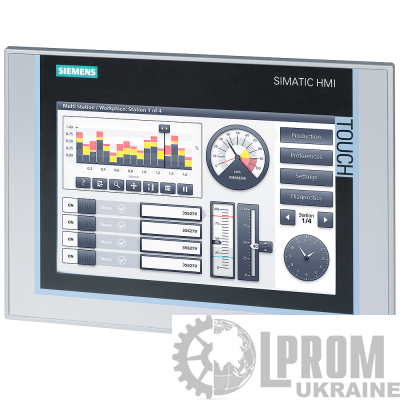

Система визуализации Siemens KP1900 Comfort HMI Panel 18.5 дюйма 6AV2124-0UC02-0AX1

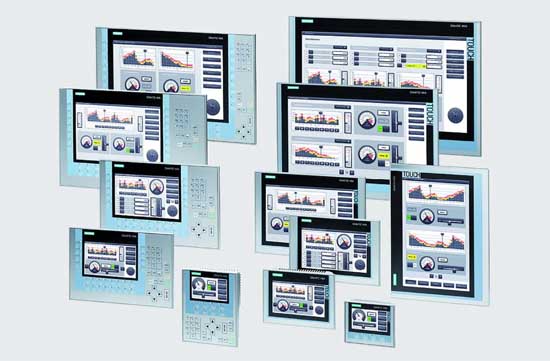

Стационарные панели операторов SIMATIC HMI Comfort

Перспективная серия панелей операторов с цветными широкоформатными TFT дисплеями с диагональю экрана от 4.3" до 21.5" и регулируемой яркостью подсветки Промышленное исполнение, решение задач оперативного управления и мониторинга на уровне производственных машин и установок Однородный набор расширенных функций человеко-машинного интерфейса: регистрация аварийных сигналов, управление рецептурами, архивирование данных, построение графиков F(t) и F(x), векторная и точечная графика, сценарии, отображение Интернет страниц, отображение документов Adobe Acrobat, MS Word и MS Excel, просмотр диагностических данных, переключаемые языки сообщений и т.д. Поддержка протокола PROFIenergy, централизованное управление яркостью подсветки дисплеев для реализации энергосберегающих алгоритмов. Современный промышленный дизайн Интуитивно понятный интерфейс, использование сенсорной и/ или мембранной клавиатуры. Необслуживаемое сохранение данных в SIMATIC HMI SD карте при перебоях в питании панели оператора. Инновационная концепция обслуживания и выполнения пуско-наладочных работ с использованием второй SD карты (автоматическое резервное копирование). Простая загрузка проекта через стандартный Ethernet или USB кабель. Высокая производительность и малые времена обновления изображений. Работа в жестких промышленных условиях с возможностью установки в Ex зонах 2/22 и использования в судовых установках. Алюминиевая фронтальная панель в приборах с диагональю экрана от 7” и выше. Удобное подключение к программируемым контроллерам через встроенный интерфейс PROFIBUS и PROFINET. В панелях операторов с диагональю экрана от 7” и выше интерфейс PROFINET оснащен встроенным 2-канальным коммутатором. Дополнительный интерфейс Ethernet 10/ 100/ 1000 Мбит/с в панелях TP1500 Comfort/ KP1500 Comfort/ TP1900 Comfort/ TP2200 Comfort. Функциональные клавиши с встроенными светодиодами (в некоторых типах панелей). В панелях операторов с мембранной клавиатурой: системная клавиатура для ввода буквенно-цифровой информации, аналогичная клавиатуре мобильного телефона; мембранные клавиши с ощутимым тактильным эффектом; до 2 000 000 миллионов срабатываний на мембранную клавишу. Наличие USB портов. Наличие элементов просмотра диагностической информации. Необслуживаемое исполнение, длительный срок службы встроенных дисплеев. Разработка проектов с помощью инструментальных средств TIA Portal от V11 и выше.

Особенности

• Полная поддержка требований концепции Totally Integrated Automation (TIA): повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла.
• Наглядная визуализация процесса с использованием полей ввода-вывода, графики, кривых, бар-графиков, текстовой информации и растровых изображений.
• Наличие библиотек графических объектов, позволяющих упростить разработку проекта.
• Возможность отображения Интернет страниц, документов Adobe Acrobat, MS Word и MS Excel.
• Централизованное управление работой панелей для реализации алгоритмов энергосбережения на основе протокола PROFIenergy.
• Низкие затраты на выполнение пуско-наладочных работ и обслуживание:
  • сохранение/восстановление данных проекта через интерфейсы PROFINET, USB, MPI, PROFIBUS DP или с помощью SIMATIC HMI SD карты;
  • дистанционная загрузка/считывание параметров конфигурации и операционной системы с автоматической идентификацией этого процесса;
  • возможность загрузки специфичных драйверов;
  • длительный срок службы дисплея и клавиатуры;
  • необслуживаемое сохранение данных при перебоях в питании панели.
• Возможность использования во всех регионах мира:
  • поддержка 32 языков для проектирования и формирования сообщений, включая русский язык;
  • до 32 выбираемых интерактивных языков;
  • языково-зависимые сообщения и графика.
• Наличие стандартных программных и аппаратных интерфейсов, повышающих гибкость применения панелей:
  • два слота для установки SIMATIC HMI SD карт для расширения памяти, создания резервных копий и восстановления данных проекта;
  • PROFINET и MPI/ PROFIBUS для централизованного управления оперативными и проектными данными или подключения к программируемым контроллерам SIMATIC S7/ WinAC;
  • наличие интерфейса USB прибора для загрузки/ считывания проекта;
  • наличие интерфейса USB-Host для подключения USBStick, клавиатуры, мыши, принтера и т.д.;
  • в панелях с диагональю экрана от 7” и выше: наличие аудио входа и аудио выхода, возможность использования Media Player;
  • сохранение архивов и рецептур в формате CSV файлов, позволяющее использовать для их обработки стандартные компьютерные приложения (например, MS Excel).
• Модульное расширение опциональным пакетом Sm@rtServer для организации обмена данными с другими SIMATIC HMI системами и дистанционного обслуживания панели оператора.
• Наличие элемента управления для считывания и отображения диагностической информации, для получения доступа к которой ранее был необходим STEP 7.

Назначение

Панели операторов SIMATIC комфортной линии могут использоваться для решения широкого круга задач оперативного управления и мониторинга на локальном уровне во всех областях промышленного производства, а также в системах автоматизации зданий. Поддержка расширенного набора функций человеко-машинного интерфейса позволяет использовать эти панели для организации обмена данными с другими приборами SIMATIC HMI, дистанционного обслуживания, реализации алгоритмов энергосбережения и т.д.
