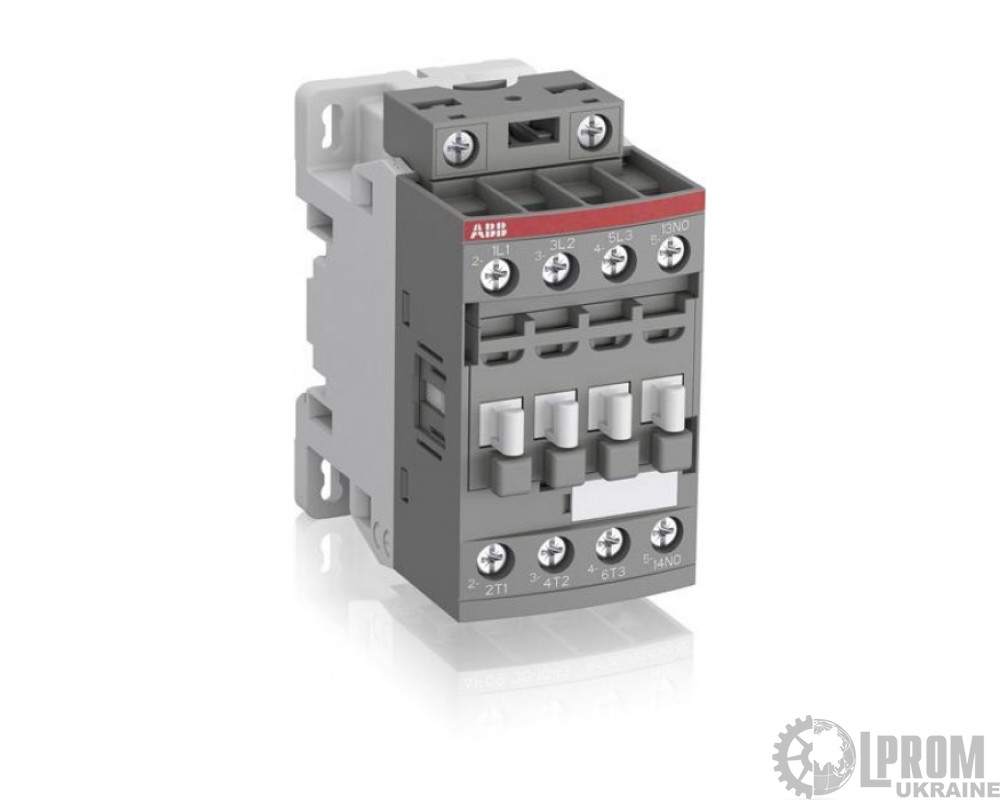

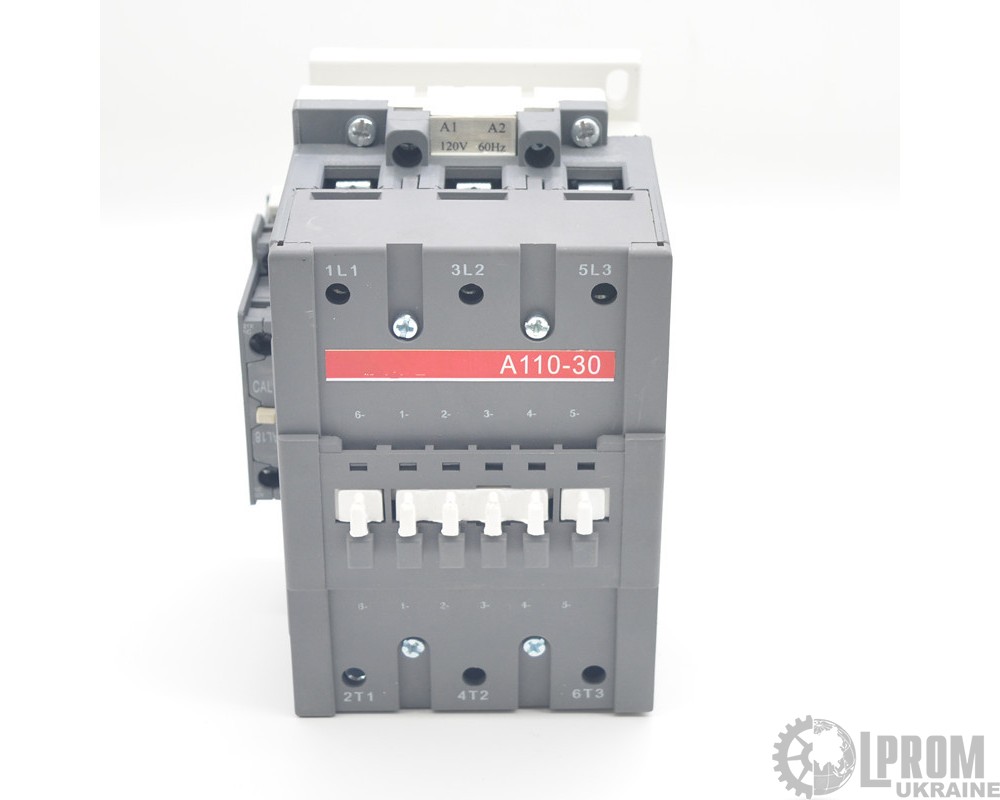

Контактор ABB 55 кВт 110 А 24 В упр.AC (A110-30-0024)

Применение

Основной областью применения контакторов А 9... A 110 является коммутация трёхфазных электродвигателей и силовых цепей общего назначения напряжением до 690/1000 В переменного тока или 220/440 В постоянного тока. Их также можно использовать для решения множества других задач, например, разделения электрических цепей, коммутации конденсаторов и осветительных ламп.

Описание

3+полюсные контакторы А...имеют блочную конструкцию.

Блоки главных и вспомогательных контактов

Контакторы A 9...A 40 с одной группой контактов:

– 3 главных контакта,

– 1 встроенный вспомогательный контакт,

– Дополнительные блоки вспомогательных контактов боковой и фронтальной установки.

Вспомогательные контакты для цепей защиты.

Контакторы A 9...A 40 с двумя группами контактов:

– 1+я группа на 3 главных контакта и 1 встроенный вспомогательный контакт,

– Дополнительныеблокивспомогательныхконтактовбоковойустановки.

Встроенные вспомогательные контакты связаны механически.

Контакторы A 50...A 110:

– 3 главных контакта

– Дополнительные блоки вспомогательных контактов боковой и фронтальной установки.

Цепь управления: катушка переменного тока с шихтованным магнитопроводом.

Дополнительные принадлежности: доступен большой выбор дополнительных принадлежностей.

Варианты исполнения

4+полюсные: контакторы A 9...A 75 (4 Н.О. или 2 Н.О.+2 Н.З. главных контакта).

Цепи управления переменного/постоянного тока: контакторы AF 50... AF 110.

Цепи управления постоянного тока: контакторы AL 9 +AL 40, AE 50...AE 110.

Цепи управления постоянного тока с широким диапазоном рабочего напряжения: контакторы TАL 9... TAL 40, TAE 50...TAE 110.

Контакторы для коммутации конденсаторов (серий UA..., UA..+RA), контакторы для коммутации цепей постоянного тока (серий GA..., GAE...).
