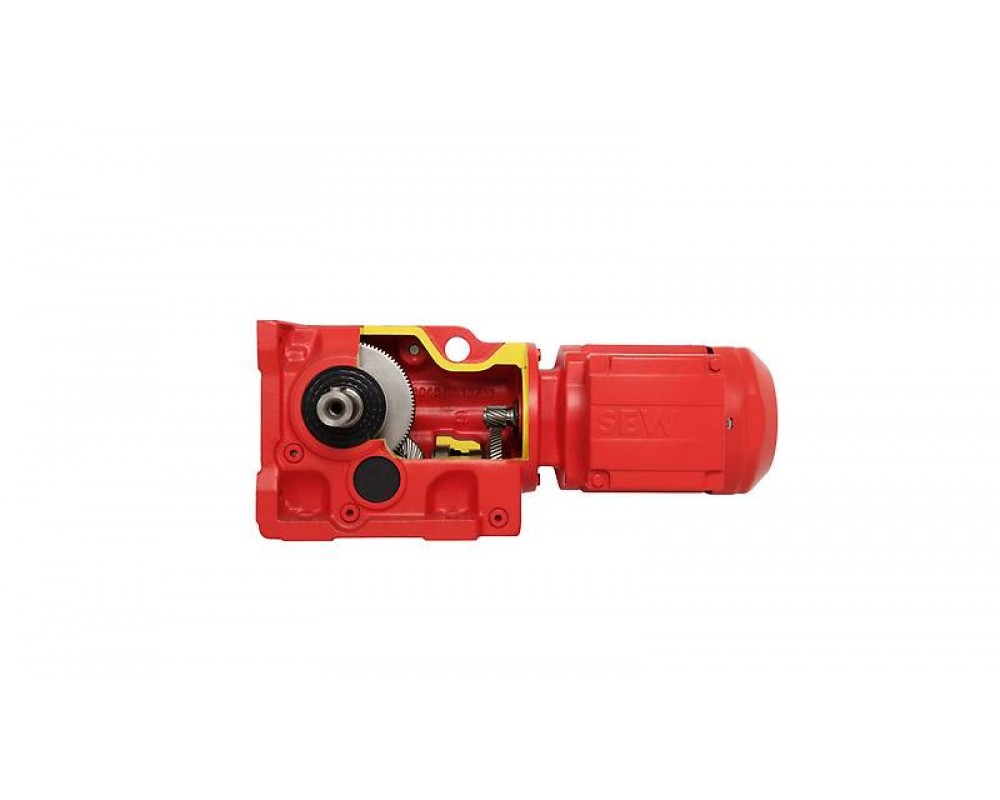

Цилиндро-конические мотор-редукторы Sew-eurodrive K..DR..

  • SEW-Eurodrive
  • Производитель:  SEW-Eurodrive
  • Доступность:  На складе
  • Код товара:  Sew-K..DR..

По запросу
 Нашли дешевле




Цилиндро-конические мотор-редукторы: низкие эксплуатационные расходы и высокая эффективность


Требуется привод с большим вращающим моментом, не требующий частого техобслуживания и имеющий в своей конструкции преимущественно неизнашиваемые детали? Тогда коническо-цилиндрические мотор-редукторы серии K..DR.. – правильный выбор Мы предлагаем компактный комплект, состоящий из редуктора и двигателя: идеальная встраиваемость и универсальность для любой сферы производства.

Благодаря своей конструкции наши цилиндро-конические редукторы исключительно надежны и не требуют больших эксплуатационных затрат. Это стало возможным благодаря высокопрочной зубчатой передачи и высокому качеству производства каждой детали. Цилиндро-конический редуктор в комбинации с двигателем переменного тока представляет собой мощное и компактное решение в виде цилиндро-конического мотор-редуктора: высокоэффективное, энергоэффективное в зависимости от выбранного класса эффективности и с диапазоном мощности двигателя до 200 кВт.

Вне зависимости от назначения цилиндро-конические редукторы серии K..DR.. имеют несколько вариантов исполнения: широкий диапазон передаточных отношений, напольный или фланцевый монтаж, классы энергоэффективности IE1–IE4.

Экономия времени и денег

Выбрав один из наших мотор-редукторов, Вы уже сэкономили время и деньги на подборе оборудования и планировании проекта. Это стало возможным благодаря модульной системе, поддерживающей различные варианты комбинирования редукторов и двигателей. Тем самым Вы сможете снизить эксплуатационные расходы, справедливо рассчитывая на длительный срок эксплуатации и простоту технического обслуживания, что является неотъемлемыми характеристиками оборудования нашей марки.




Цилиндро-конические мотор-редукторы серии K

с 4-полюсным двигателем DR63:

Редуктор Двигатель
Типоразмер редуктора Maмакс. Редуктор
Н·м
Типоразмер Питание
кВт
19 80 63S4 – 63L4 0.12 – 0.25
29 130 63S4 – 63L4 0.12 – 0.25
39 300 63S4 – 63L4 0.12 – 0.25
49 500 63S4 – 63L4 0.12 – 0.25
37 200 63S4 – 63L4 0.12 – 0.25
47 400 63S4 – 63L4 0.12 – 0.25
57 600 63S4 – 63L4 0.12 – 0.25
67 820 63S4 – 63L4 0.12 – 0.25
77 1550 63S4 – 63L4 0.12 – 0.25
87 2700
97 4300
107 8000
127 13000
157 18000
167 32000
187 50000

с 4-полюсным двигателем DRS.. /IE1:

Редуктор Двигатель
Типоразмер редуктора Maмакс. Редуктор
Н·м
Типоразмер Питание
кВт
19 80 71S4 – 90M4 0.18 – 1.5
29 130 71S4 – 100M4 0.18 – 3
39 300 71S4 – 100LC4 0.18 – 4.0
49 500 71S4 – 132M4 0.18 – 7.5
37 200 71S4 – 100M4
0.18 – 3
47 400 71S4 – 100LC4 0.18 – 4
57 600 71S4 – 132M4 0.18 – 7.5
67 820 71S4 – 132MC4 0.18 – 9.2
77 1550 71S4 – 160M4 0.18 – 11
87 2700 71M4 – 180LC4 0.55 – 30
97 4300 80M4 – 225MC4 1.1 – 55
107 8000 90L4 – 225MC4 2.2 – 55
127 13000 132S4 – -225MC4 5,5- 55
157 18000 160M4 – 315L4 11 – 200
167 32000 160M4 – 315L4 11 – 200
187 50000 160M4 – 315L4 11 – 200

с 4-полюсным двигателем DRE.. /IE2:

Редуктор Двигатель
Типоразмер редуктора Maмакс. Редуктор
Н·м
Типоразмер Питание
кВт
19 80 80S4 – 90M4 0.37 – 1.1
29 130 80S4 – 100M4 0.37 – 2.2
39 300 80S4 – 132S4 0.37 – 4.0
49 500 80S4 – 132MC4 0.37 – 7.5
37 200 80S4 – 100LC4 0.37 – 3
47 400 80S4 – 100LC4 0.37 – 3
57 600 80S4 – 112M4 0.37 – 3
67 820 80S4 – 160S4 0.37 – 7.5
77 1550 80S4 – 160MC4 0.37 – 11
87 2700 80S4 – 180LC4 0.37 – 22
97 4300 80S4 – 225M4 0.37 – 45
107 8000 100M4 – 225M4 2.2 – 45
127 13000 132M4 – 280M4 5.5 – 90
157 18000 160M4 – 315L4 9.2 – 200
167 32000 160M4 – 315L4 9.2 – 200
187 50000 160M4 – 315L4 9.2 – 200

  • Плиточные конвейеры
  • Ленточные конвейеры
  • Цепные транспортеры
  • Подъемные механизмы
  • Ножничные подъемные столы
  • Грузовые подъемники
  • Ходовые приводы и приводы подъемников в транспортно-складских системах



Цилиндро-конические редукторы (двух- и трехступенчатые)

  • Высокая эффективность
  • Шлицы с высоким сопротивлением износу
  • Длительный, не требующий техобслуживания срок эксплуатации
  • Можно комбинировать с двигателями из нашего портфолио

Типоразмеры от K..37 до K..187 (трехступенчатые)

  • Также имеются двухступенчатые редукторы для очень малых вторичных оборотов
  • Исполнение со сниженным люфтом
  • Доступные исполнения:
    • напольный монтаж или монтаж на фланцах
    • Конструкции на фланце B5 или B14
    • Со сплошным валом или с полым валом
    • С полым валом со шпоночным соединением, усадочным диском, шлицевым полым валом или TorqLOC®

Типоразмеры K..19–K..49 (двухступенчатые)

  • Малопотребляющая двухступенчатая конструкция с высокоэффективной​​ передачей более 90%
  • Алюминиевый корпус типоразмеров K..19 и K..29 делает их особенно легкими
  • Типоразмеры K..39 и K..49 особенно прочны и устойчивы при кручении благодаря корпусу из серого чугуна
  • Три основные продольные балки обеспечивают оптимальное подключение к оборудованию клиента даже в экстремальных условиях монтажа
  • Доступные исполнения:
    • для напольного и настенного монтажа с фланцами В5
    • Со сплошным валом или с полым валом
    • Полый вал со шпоночным соединением/усадочным диском/TorqLOC® с полым валом

Трехфазные двигатели

Скомбинируйте цилиндро-конические редукторы с нашими двигателями переменного тока:

Трехфазные двигатели серии DR..

КонструкцияКласс эффективностиКоличество полюсовПитание
кВт
DRS..Стандарт эффективности IE12-,4- или 6-полюсный0.18 – 225
DRE..IE2, высокая эффективность2-,4- или 6-полюсный0.25 – 225
DRN..IE3, эффективность преимум-класса4-полюсный0.75 – 200
DRP..IE3, эффективность преимум-класса2-,4- или 6-полюсный0.37 – 160
DRU..IE4, эффективность преимум-класса4-полюсный0.18 – 3

Серии DR…J (линейные двигатели с постоянным магнитом)

КонструкцияКласс эффективностиПитание
кВт
DRE..JIE2, высокая эффективность0.37 – 4.0
DRP..JIE3, эффективность преимум-класса0.37 – 4.0
DRU..JIE4, эффективность преимум-класса0.18 – 3.0
