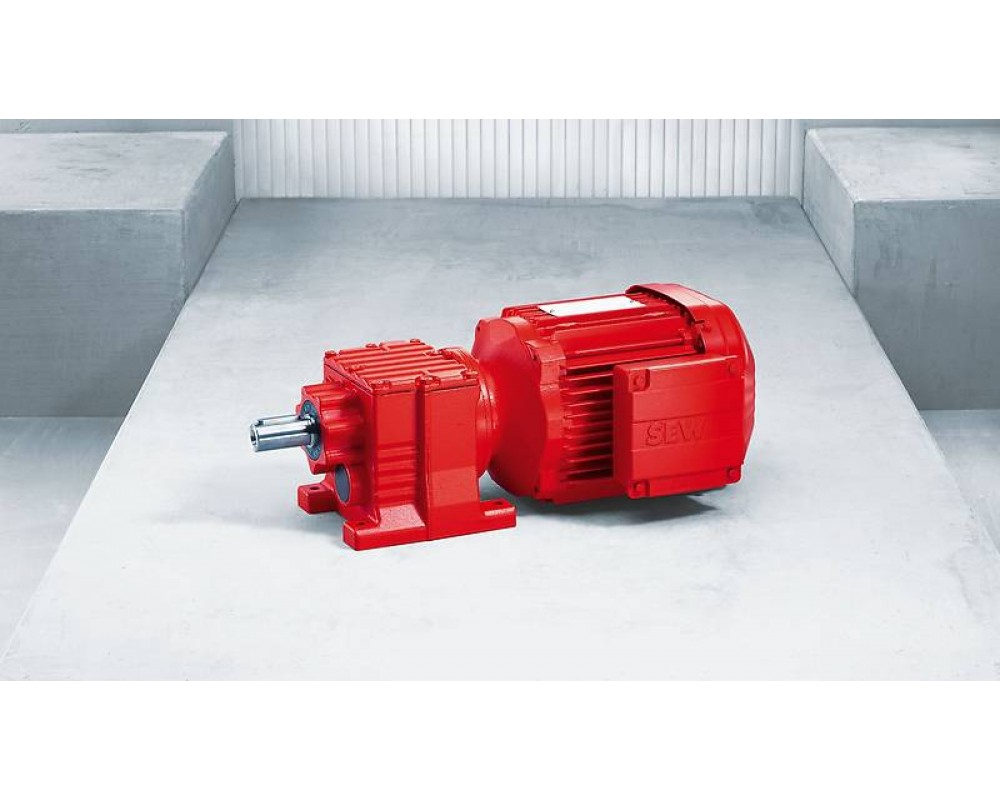

Воспользуйтесь преимуществами компактного решения в виде мощного цилиндрического редуктора и двигателя переменного тока. Наши цилиндрические мотор-редукторы серии R..DR.. находятся на шаг впереди своих конкурентов за счет ступенчатого изменения передаточного отношения и вариативности.
Энергоэффективно: отдельно конфигурируемый цилиндрический редуктор с мотором
Наши цилиндрические мотор-редукторы серии R..DR.. являются универсальным оборудованием для большинства сфер применения. За счет своей высокой энергоэффективности они идеально подходят для выполнения целого комплекса задач. Благодаря нашему модульному подходу к ассортименту продукции цилиндрические мотор-редукторы серии R..DR.. позволяют множество вариантов комбинирования. Вне зависимости от исполнения выбранного цилиндрического мотор-редуктора вы гарантировано получаете оптимальное соотношение производительности и компактности. Особенно это справедливо в тех случаях, когда компактность имеет решающее значение.
Однако, и энергоэффективность мотор-редукторов серии R..DR... оказывает решающее влияние на оптимизацию характеристик производства. Наиболее справедливо это утверждение в отношении асинхронных двигателей переменного тока с классом энергоэффективности IE3 и IE4. Установите эти энергоэффективные решения на своем производстве. Цилиндрические мотор-редукторы серии R..DR... имеют два варианта крепления (напольный и фланцевый), что расширяет возможности их использования.
Экономия времени и денег
Выбрав один из наших мотор-редукторов, Вы уже сэкономили время и деньги на подборе оборудования и планировании проекта. Это стало возможным благодаря модульной системе, поддерживающей различные варианты комбинирования редукторов и двигателей. Тем самым Вы сможете снизить эксплуатационные расходы, справедливо рассчитывая на длительный срок эксплуатации и простоту технического обслуживания, что является неотъемлемыми характеристиками оборудования нашей марки.
Редукторы цилиндрические
Серия RX (одноступенчатые)
- Высокоэффективные цилиндрические редукторы в 6 типоразмерах
- С высокой частотой вращения входного вала, вращающий момент до 830 Нм
- Передаточные отношения до i = 8,65
- Доступно для напольного и настенного монтажа с фланцами
Серии R (многоступенчатые)
- Оптимальное соотношение производительности и компактности благодаря 14 типоразмерам
- Ступенчатое изменение передаточного отношения редукторов до i = 289,74; или i = 27001 для двухступенчатых редукторов
- Доступно для напольного и настенного монтажа с фланцами
- Также возможен вариант исполнения с уменьшенным люфтом
Трехфазные двигатели
Скомбинируйте цилиндрические редукторы с нашими двигателями переменного тока:
Серии DR.
| Конструкция | Класс эффективности | Количество полюсов | Питание
кВт |
|---|
| DRS.. | Стандарт эффективности IE1 | 2-,4- или 6-полюсный | 0.18 – 225 |
| DRE.. | IE2, высокая эффективность | 2-,4- или 6-полюсный | 0.25 – 225 |
| DRN.. | IE3, эффективность преимум-класса | 4-полюсный | 0.75 – 200 |
| DRP.. | IE3, эффективность преимум-класса | 2-,4- или 6-полюсный | 0.37 – 160 |
| DRU.. | IE4, эффективность преимум-класса | 4-полюсный | 0.18 – 3 |
Серии DR…J (линейные двигатели с постоянным магнитом)
| Конструкция | Класс эффективности | Питание
кВт |
|---|
| DRE...J | IE2, высокая эффективность | 0.37 – 4.0 |
| DRP...J | IE3, эффективность преимум-класса | 0.37 – 4.0 |
| DRU...J | IE4, эффективность ультра-класса | 0.18 – 3.0 |
Серия RX (одноступенчатые)
- Роликовые конвейеры
- Ленточные конвейеры
- Цепные транспортеры
Серия R (двух- и трехступенчатые)
- Поворотные столы
- Насосы и вентиляторы
- Сточные воды и канализационные очистные сооружения
- Вентиляторы
- Роликовые конвейеры
- Ленточные конвейеры
- Цепные транспортеры
- Угловые транспортеры
Цилиндрические мотор-редукторы серии RX (многоступенчатые)
с 4-полюсным двигателем DR63:
| Редуктор | Двигатель |
|---|
| Типоразмер редуктора | Maмакс. Редуктор
Н·м | Типоразмер | Питание
кВт |
| 57 | 69 | 63S4 – 63L4 | 0.12 – 0.25 |
| 67 | 134 | 63S4 – 63L4 | 0.12 – 0.25 |
| 77 | 215 | 63S4 – 63L4 | 0.12 – 0.25 |
| 87 | 405 | – | – |
| 97 | 595 | – | – |
| 107 | 830 | – | – |
с 4-полюсным двигателем DRS/IE1:
| Редуктор | Двигатель |
|---|
| Типоразмер редуктора | Maмакс. Редуктор
Н·м | Типоразмер | Питание
кВт |
| 57 | 69 | 71S4 – 132MC4 | 0.18 – 9.2 |
| 67 | 134 | 71S4 – 132MC4 | 0.18 – 9.2 |
| 77 | 215 | 71S4 – 160M4 | 0.18 – 11 |
| 87 | 405 | 71M4 – 180LC4 | 0.55 – 30 |
| 97 | 595 | 71M4 – 225M4 | 0.55 – 45 |
| 107 | 830 | 90L4 – 225MC4 | 2.2 – 55 |
с 4-полюсным двигателем DRE/IE2:
| Редуктор | Двигатель |
|---|
| Типоразмер редуктора | Maмакс. Редуктор
Н·м | Типоразмер | Питание
кВт |
| 57 | 69 | 80S4 – 160S4 | 0.37 – 7.5 |
| 67 | 134 | 80S4 – 160S4 | 0.37 – 7.5 |
| 77 | 215 | 80S4 – 160MC4 | 0.37 – 11 |
| 87 | 405 | 80S4 – 180LC4 | 0.37 – 22 |
| 97 | 595 | 80S4 – 225M4 | 0.37 – 45 |
| 107 | 830 | 100M4 – 225M4 | 2.2 – 45 |
с 4-полюсным двигателем DRN/IE3:
| Редуктор | Двигатель |
|---|
| Типоразмер редуктора | Maмакс. Редуктор
Н·м | Типоразмер | Питание
кВт |
| 57 | 69 | 80M4 – 132M4 | 0.75 – 7.5 |
| 67 | 134 | 80M4 – 132M4 | 0.75 – 7.5 |
| 77 | 215 | 80M4 – 160L4 | 0.75 – 15 |
| 87 | 405 | 80M4 – 200L4 | 0.75 – 30 |
| 97 | 595 | 80M4 – 225S4 | 0.75 – 37 |
| 107 | 830 | 100LS4 – 225M4 | 2.2 – 55 |
с 4-полюсным двигателем DRU..J/IE4:
| Редуктор | Двигатель |
|---|
| Типоразмер редуктора | Maмакс. Редуктор
Н·м | Типоразмер | Питание
кВт |
| 57 | 69 | 71SJ4 - 100MJ4 | 0.18 – 2.2 |
| 67 | 134 | 71SJ4 - 100MJ4 | 0.18 – 2.2 |
| 77 | 215 | 71SJ4 - 100LJ4 | 0.18 – 3.0 |
| 87 | 405 | 71MJ4 - 100LJ4 | 0.37 – 3.0 |
| 97 | 595 | 71MJ4 - 100LJ4 | 0.37 – 3.0 |
| 107 | 830 | – | – |
Цилиндрические мотор-редукторы серии R
с 4-полюсным двигателем DR56/DR63:
| Редуктор | Двигатель |
|---|
| Типоразмер редуктора | Maмакс. Редуктор
Н·м | Типоразмер | Питание
кВт |
| 07 | 50 | 56M4 – 63L4 | 0.09 – 0.25 |
| 17 | 85 | 63S4 – 63L4 | 0.12 – 0.25 |
| 27 | 130 | 63S4 – 63L4 | 0.12 – 0.25 |
| 37 | 200 | 63S4 – 63L4 | 0.12 – 0.25 |
| 47 | 300 | 63S4 – 63L4 | 0.12 – 0.25 |
| 57 | 450 | 63S4 – 63L4 | 0.12 – 0.25 |
| 67 | 600 | 63S4 – 63L4 | 0.12 – 0.25 |
| 77 | 820 | 63S4 – 63L4 | 0.12 – 0.25 |
| 87 | 1550 | – | – |
| 97 | 3000 | – | – |
| 107 | 4300 | – | – |
| 137 | 8000 | – | – |
| 147 | 13000 | – | – |
| 167 | 18000 | – | – |
