с пвх-изоляцией, с/без армирования из стальных проволок или экрана из фольги
типы sy – армирование для защиты от механических нагрузок, типы st – экранирование для защиты от электромагнитных помех
Основные | |
Бренд | Lapp Kabel |
Tемпературный диапазон | (Оболочка и изоляция)Подвижное применение: -5°C to +80°CНеподвижное применение: от -40 до +80 °C |
Количество жил | 6 |

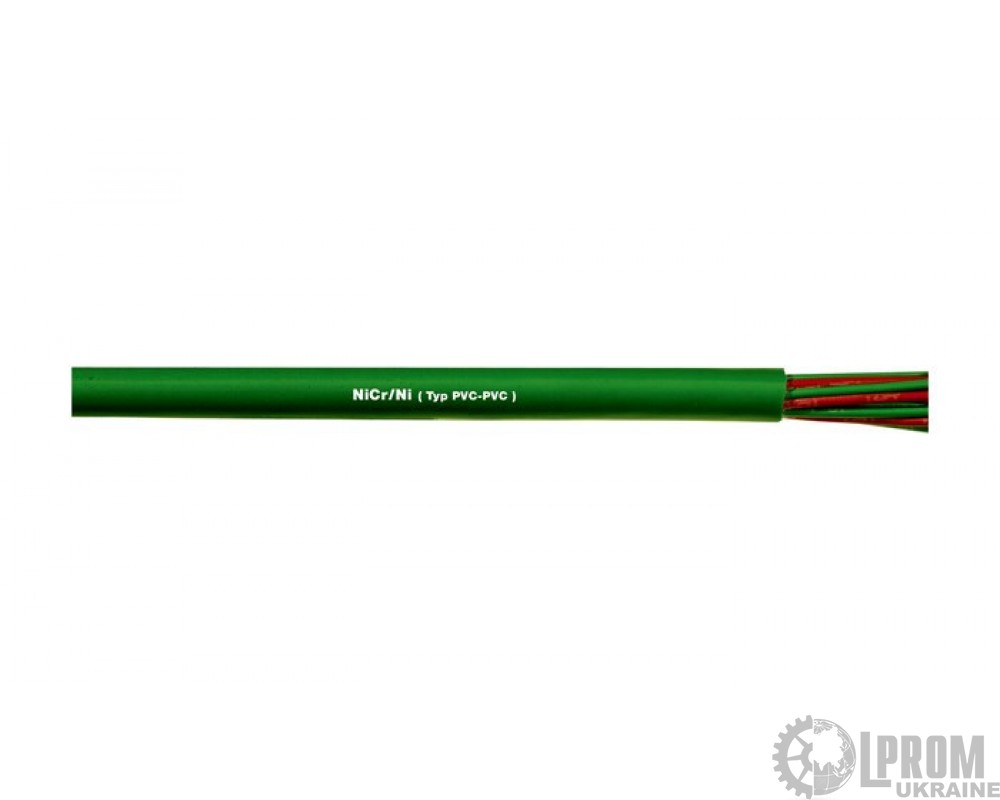

Конструкция | PVC-PVC |
Наружный диаметр/ мм: | 10.2 |
Область применения | Позволяет производить измерение температуры там, где бесконтактное измерение невозможно или затруднительноТермопарные и компенсационные провода используются для измерения температуры или управления производственными процессами и применяются с термопарами. Материалы изоляции и оболочки выбираются в зависимости от температуры окружающей среды.Материал жилы (сплавы):Fe/CuNi (LX, JX)Жилы из тех же материалов, что и термопараNiCr/Ni (K, KX, KCA)K и KX типы - жилы и термпопара имеют одинаковые материалыKCA тип: компенсирующие сплавы (для KCA: Fe/CuNi), для жил используются другие материалы чем для термопарыPtRh/Pt (RCB, SCB) компенсирующие сплавы (для RCB, SCB: Cu/CuNi) для жил используются другие материалы чем для термопары |
Обозначение | PtRh/Pt |
Сечение, в мм² | 1.5 |

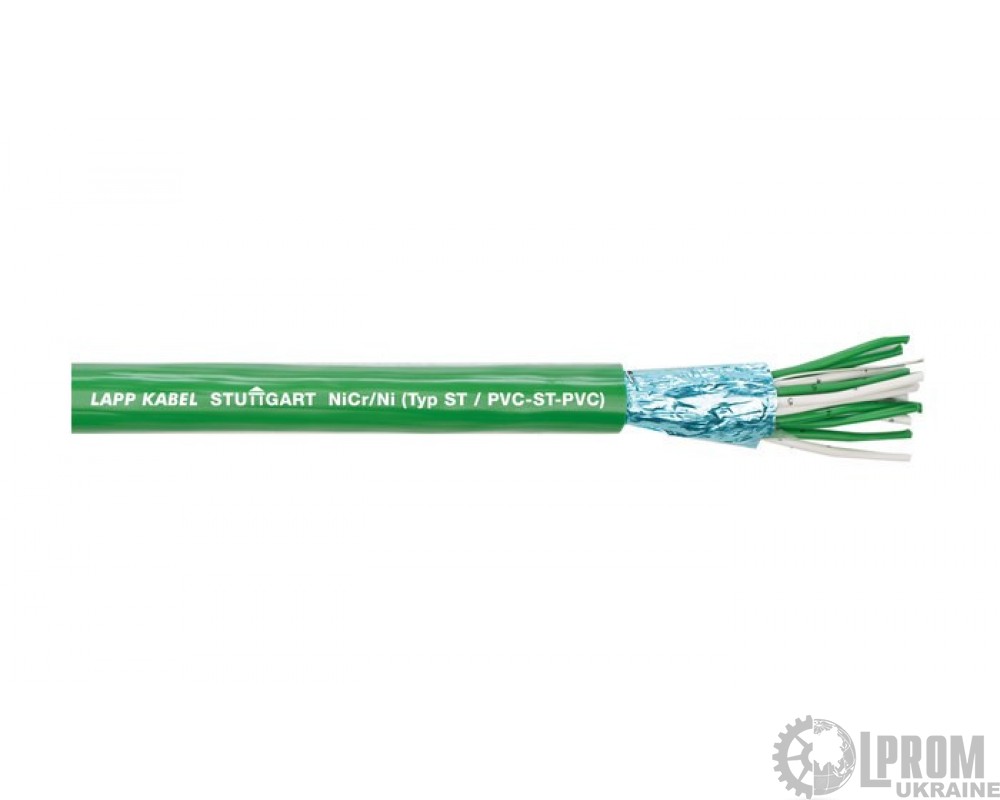

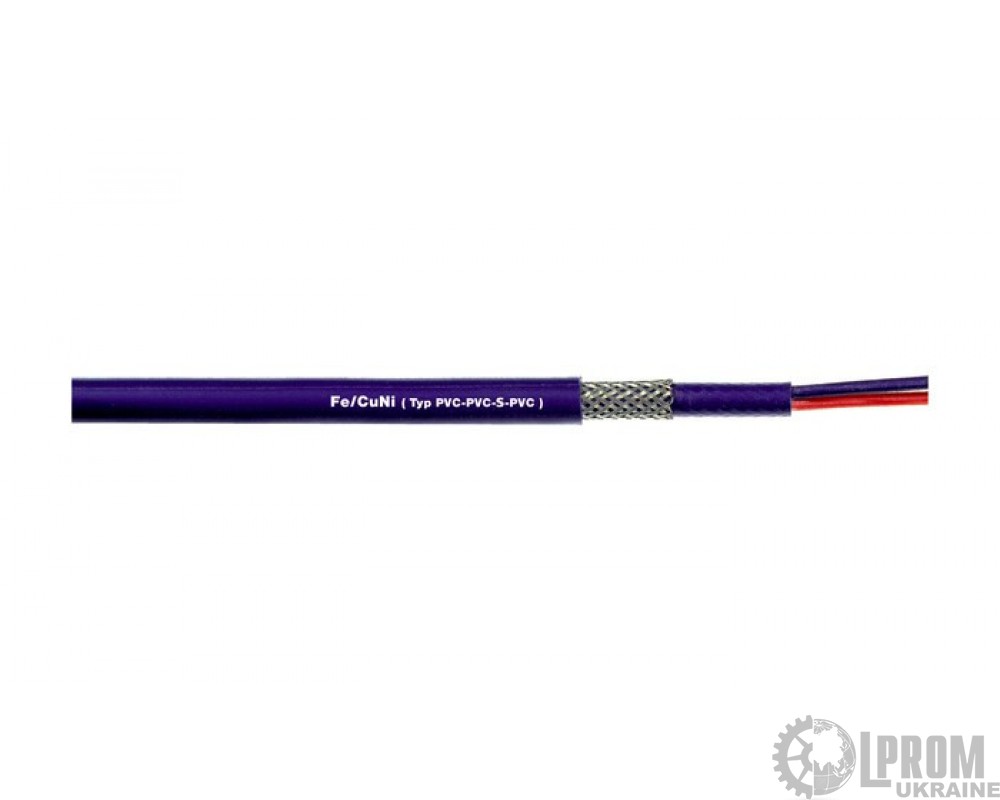

Стандарты / Сертификаты соответствия | Типы Y:- гибкие жилы- изоляция PVC (ПВХ-пластикат)- повивная скрутка жил- наружная оболочка PVC (ПВХ-пластикат)Типы SY:- конструкция как тип Y- оплётка из оцинкованных стальных проволок- наружная оболочка из ПВХ-пластикатаТипы ST:- конструкция как тип Y- парная скрутка жил,общая скрутка пар- экран из алюминиевой фольги + контактная проволока- оболочка из ПВХ-пластикатаПример конструкции кабеля PVC-PVC-S-PVC:- изоляция из ПВХ-пластиката- внутренняя оболочка из ПВХ-пластиката- оплетка из стальных проволок- наружная оболочка из ПВХ-пластикатаПример конструкции кабеля PVC-ST-PVC:- изоляция из ПВХ-пластиката- статический экран- наружная оболочка из ПВХ пластикатаЦветовая маркировка жилDIN 43710Отрицательный провод и оболочка:Fe/CuNi: синийNiCr/Ni: зеленыйPtRh/Pt: белыйПоложительный провод: красныйIEC 60 584Положительный провод и оболочка:Fe/CuNi: черныйNiCr/Ni: зеленыйPtRh/Pt: оранжевыйОтрицательный провод: белыйТермопарные провода обозначаются буквой Xнапр. JX (Fe/CuNi)Компенсационные провода обозначаются буквой Cнапр. KCA (NiCr/Ni) |
Термопара | DIN-RCB/SCB |
