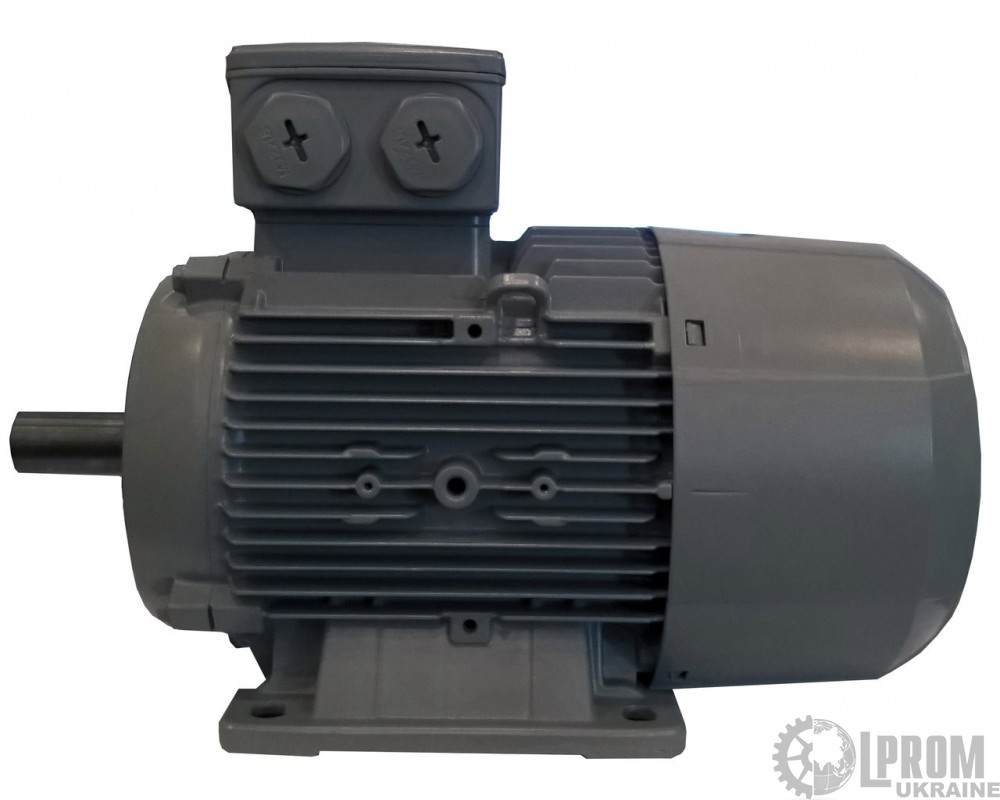

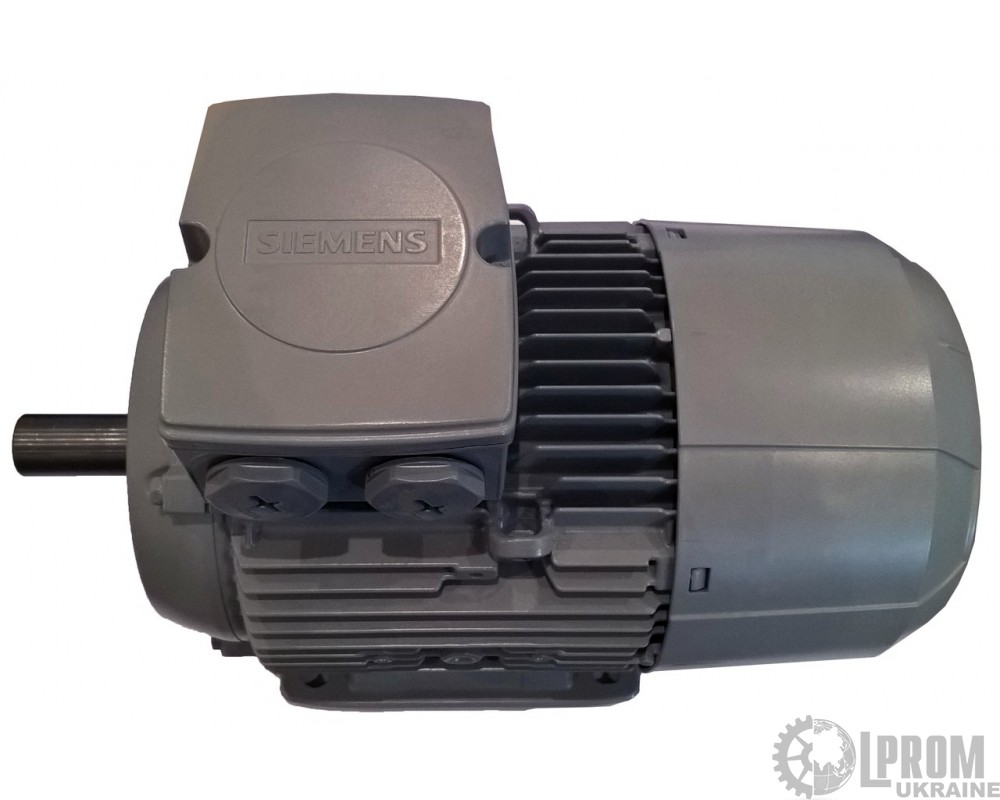

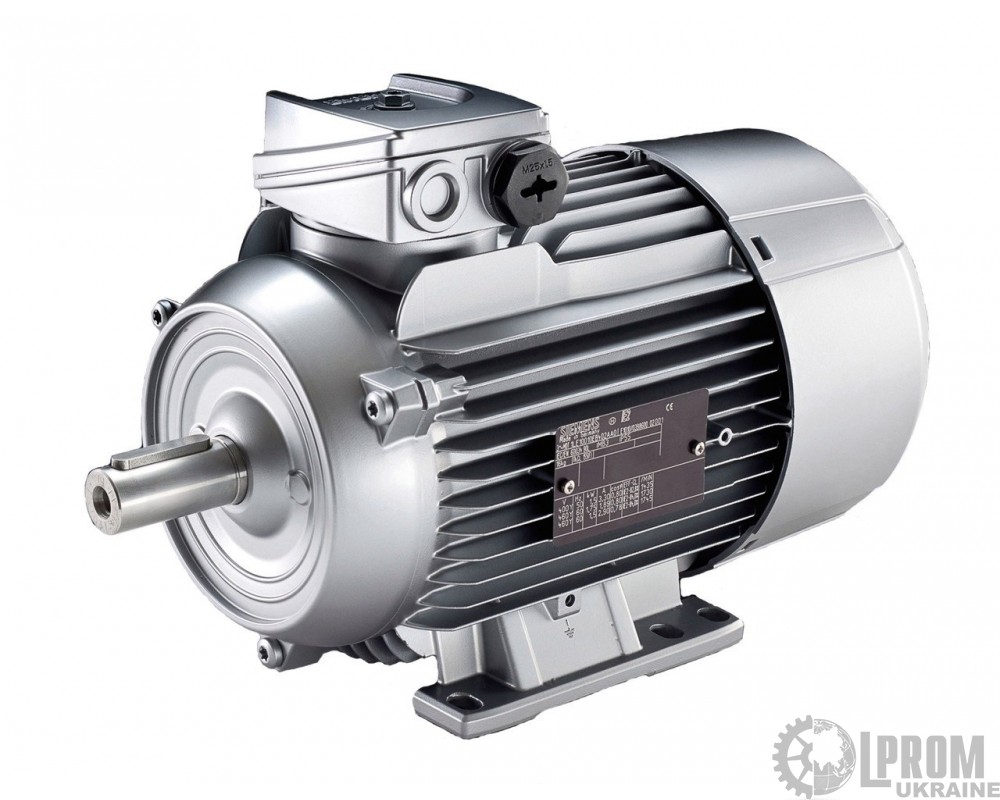

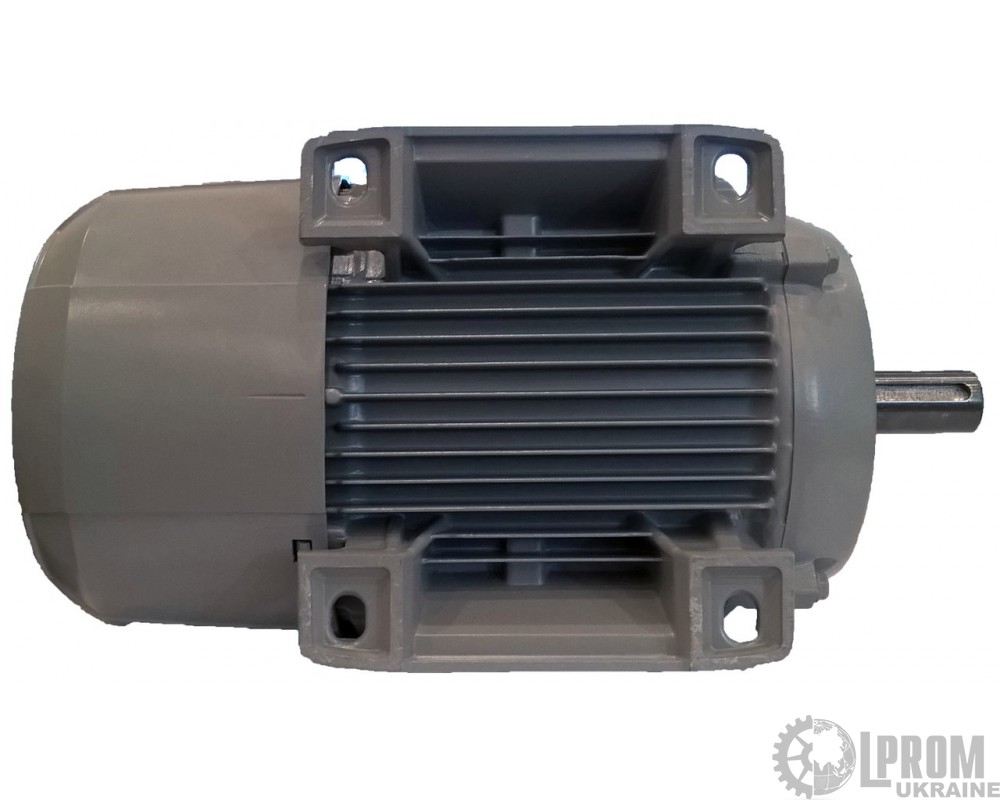

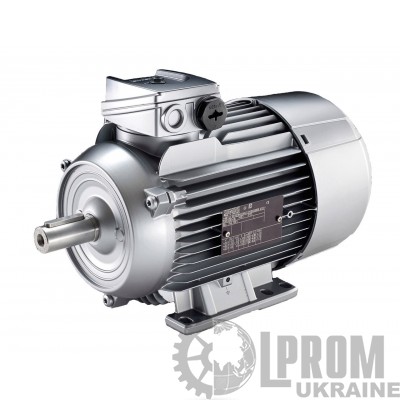

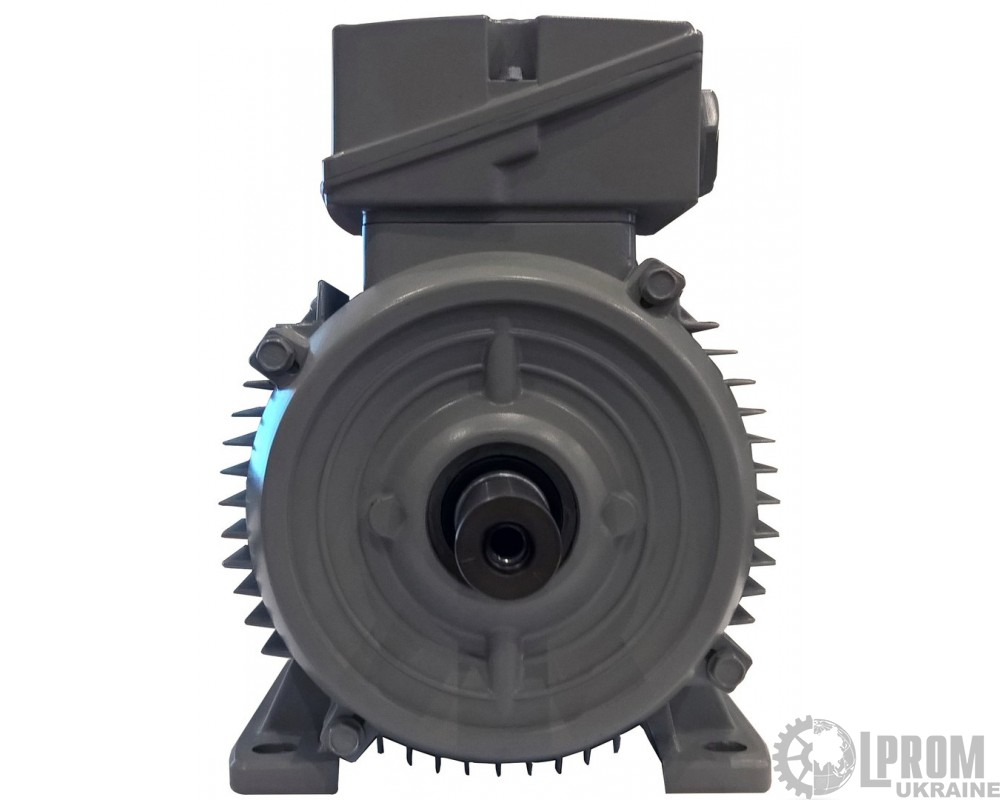

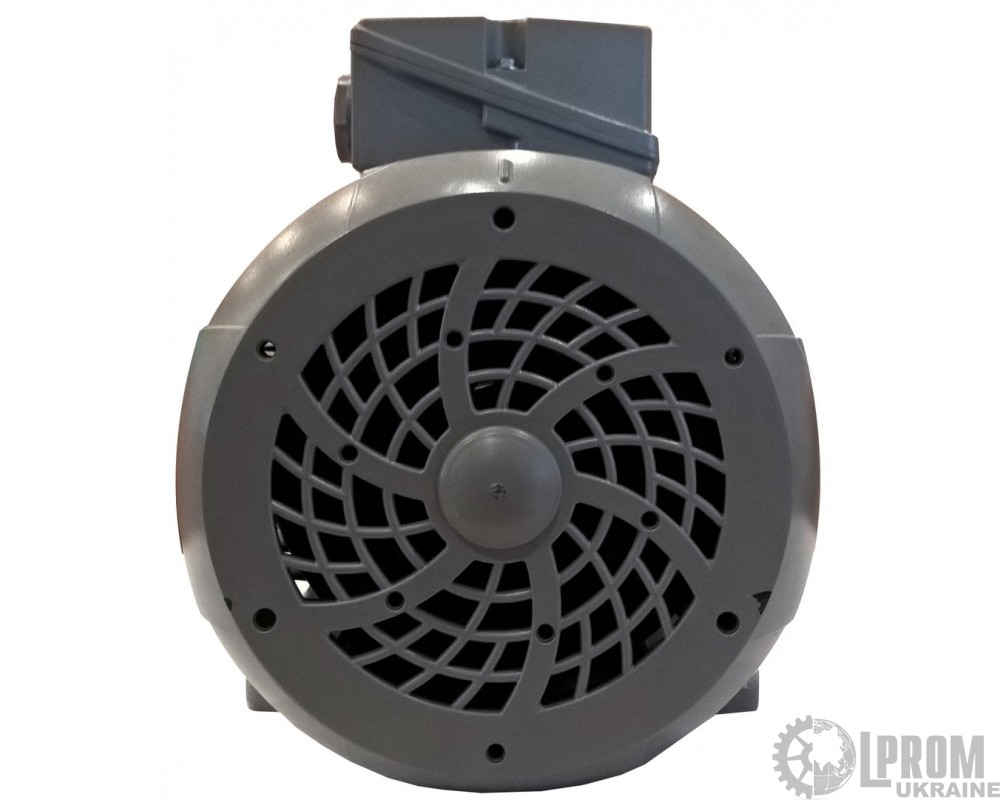

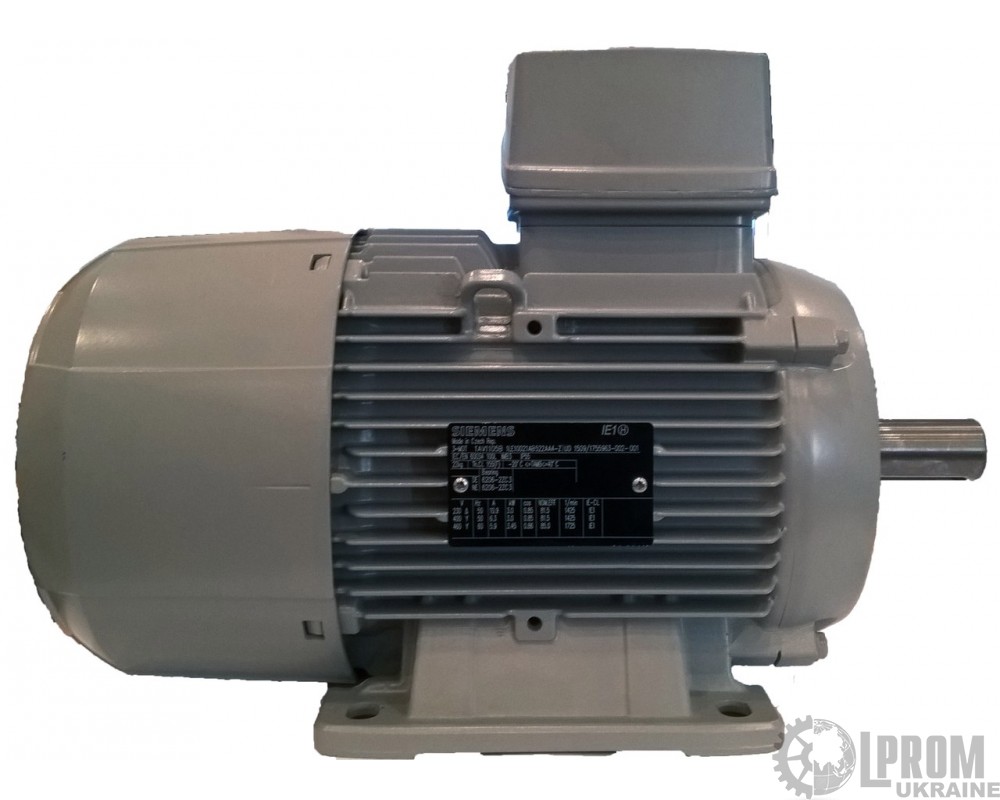

Электродвигатель Siemens 1LE 1.1 кВт 2.05 A 1000 об./мин 1LE1003-0EC42-2AA4

Область применения

Обзор

Трехфазные электродвигатели этой серии используются в качестве промышленных приводов. Они могут использовать в широком спектре приложений приводной техники, при этом питание может осуществляться как от сети, так и от преобразователей частоты.

Они характеризуются высокой удельной мощностью, прочностью, длительным сроком службы и надежностью.

Использование двигателей согласно предназначения

Эти двигатели предназначены для промышленных установок.Они соответствуют согласованным стандартам серии IEC/EN 60034 (VDE 0530). Использование во взрывоопасной зоне запрещено, если маркировка на шильдике ясно не разрешает такую эксплуатацию. Если в особом случае - при использовании на не промышленных установках - предъявляются иные/повышенные требования (к примеру, защита от прикосновения детьми), то эти условия должны быть обеспечения при монтаже на установке.

Примечание

Директива по машинному оборудованию

Низковольтные двигатели являются компонентами для монтажа в электроустановки, как это понимается в действующей Директиве по машинному оборудованию. Ввод в эксплуатацию запрещен до тех пор, пока не будет подтверждено соответствие конечного продукта этой Директиве (см. EN 60204-1!).

Двигатели этой серии представляют собой самоохлаждающиеся низковольтные асинхронные приводы трехфазного тока с цилиндрическим выходом вала и шпоночным пазом. Они поставляются в односкоростном исполнении с разными классами КПД или с переключением полюсов для нескольких скоростей.

У двигателей на лапах (исполнение IM B3) лапы прилиты или привинчены.

ерестановка привинченных лап на корпусе двигателя, к примеру, для изменения расположения клеммной коробки, возможно, но должно осуществляться только силами авторизованных специалистов.

После доработать и выверить опорные поверхности лап на один уровень и параллельно валу двигателя, при необходимости использовать подкладки. Исправить повреждения лакокрасочного покрытия согласно правилам.

Технические характеристики электродвигателя Siemens 1LE1003-0EC4 IE3 1,1 kw

Параметр		Значение
Типоразмер		90 L
Корпус		алюминиевый
Мощность при 50 Гц	P	1,1 кВт
Мощность при 60 Гц	P	1,27 кВт
Частота вращения условная (фактическая)	ν	1000 (950) об/мин
Напряжение при 50 Гц	U	230/400 или 400/690 В
Напряжение при 60 Гц	U	460 В
Частота тока	f	50/60 Гц
КПД	η	81%
Коэффициент мощности	cosφ	0,66
Сила тока номинальная	Iн	2,95 А
Соотношение пускового момента к номинальному	Tп/Tн	2,8
Соотношение пускового тока к номинальному	Iп/Iн	5
Момент инерции	J	0,0048 кг·м2
Крутящий момент	Tn	11,1 Н·м
Степень защиты от пыли и воды		IP55
Режим работы		S1
Класс изоляции обмотки		F (до 150ºС)
Способ охлаждения двигателя		IC411
Уровень звукового давления	Lpv	60 дБ
Вес	m	19 кг



Общие данные

• класс энергоэффективности IE3 - премиум эффективность;
• соответствие европейскому стандарту IEC60034-30-1;
• соответствие стандартам DIN;
• алюминиевый корпус;
• производитель Siemens (Германия, Чехия);
• официальная гарантия 2 года.



Варианты исполнения электродвигателя 1LE1003-0EC4

• 1LE1003-0EC42-2AA4 напряжение сети 230/400 В;
• 1LE1003-0EC43-4AA4 напряжение сети 400/690 В;



Монтажное исполнение двигателя Siemens 1LE1003-0EC4 1,1 kw 1000 r/min

B3	B35	B34

Трехфазные электромоторы 1LE10030EC4 завода SIEMENS имеют конструктивные исполнения по способу монтажа согласно стандартов DIN:

• B3 (IM 1001) - электродвигатель 1LE1003-0EC42-2AA4-Z (1LE1003-0EC43-4AA4-Z) на лапах
  Лапы позволяют установить двигатель параллельно к крепежной поверхности.

• B35 (IM 2001) - электродвигатель 1LE1003-0EC42-2JA4-Z (1LE1003-0EC43-4JA4-Z) на лапах с большим фланцем
  Комбинированное исполнение позволяет устанавливать двигатель как параллельно так и перпендикулярно к поверхности крепления.

• B34 (IM 2101) - электродвигатель 1LE1003-0EC42-2NA4-Z (1LE1003-0EC43-4NA4-Z) на лапах с малым фланцем
  Комбинированное исполнение аналогичное предыдущему, но с фланцем меньшего диаметра.
